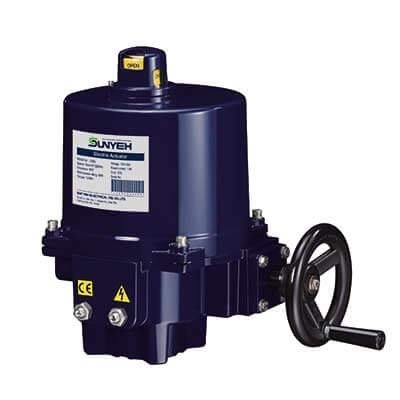

OM-G Output 120 Nm motorized valve

คุณสมบัติสินค้า:

หัวขับวาล์วไฟฟ้า หมุน 90° ให้แรงบิดสูงสุด 120นิวตัน/เมตร นำ้หนักหัวขับ 11kg ชาร์ฟ 22mm ลึก 30mm ISO 5211 F07/F10 เหมาะสำหรับการใช้ร่วมกับ บัตเตอร์ฟลายวาล์วและบอลวาล์ว

หมวดหมู่ : SUNYEH OM SERIES Electric Actuator

แบรนด์ : SUNYEH

Share

 หัวขับไฟฟ้า หรือ มอเตอร์เกียร์ ถูกออกแบบให้หมุน 90° หรือ 1 ใน 4 ของวงกลม หรือ QUARTER-TURN กลับไปกลับมา เพื่อสร้างแรงบิดให้เกิดขึ้น ลักษณะงานที่นิยมนำไปใช้คือ นำไปประกอบกับวาลว์ประเภทต่างๆในระบบท่อ เช่น นำหัวขับไฟฟ้า ไปติดตั้งร่วมกับ Butterfly valve, Ball valve เป็นต้นเพื่อทำให้เราสามารถควบคุมวาล์วแบบอัตโนมัติเพราะโดยทั่วไป วาลว์ในระบบงานท่อจะยังคงเป็น Manual หรือใช้คน เปิดและปิดอยู่ และ ยังนำไปประยุกต์ ใข้กับงานอุตสาหกรรมต่างๆเช่น การพลิกของภาชนะ หรือ งานกลับทางของสายพานลำเลียงได้


ModelTorqueISO 5211ShaftDepth of ShaftManual Override
Flange Typemmmm(เปิด/ปิดขณะไฟดับ)
BM-2120F072235N/A
OM-A50F05/F071720N/A
OM-AM50F05/F071720Lever
OM-135F03/F051417Lever
OM-F65F07/F102230Hand-Wheel
OM-J80F05/F071720Lever
OM-290F07/F102230Hand-Wheel
OM-G120F07/F102230 Hand-Wheel
OM-3150 F07/F10 22  30 Hand-Wheel
OM-H 300F07/F10 22 30  Hand-Wheel
OM-4400  F10/F1236 40  Hand-Wheel
OM-5500  F10/F1236 40 Hand-Wheel
OM-6650  F10/F1236 40 Hand-Wheel
OM-71000 F12 or F14 36 60 Hand-Wheel
OM-81500  F12 or F1435 60 Hand-Wheel
OM-92000 F14 or F1675  100Hand-Wheel
OM-102500  F14 or F1675 100 Hand-Wheel
OM-113000  F14 or F1675 100 Hand-Wheel
OM-123500  F14 or F1675 100 Hand-Wheel
OM-134500  F16/2572 110 Hand-Wheel

ตารางเปรียบเทียบ แรงบิดและจุดยึด ของหัวขับไฟฟ้า (electric actuator for butterfly valve ball valve series quarter-turn electric control valve actuators)

Enclosure :
NEMA 4X & IP67 (Waterproof and dustproof enclosure intended for outdoor use).
Material : Dry powder coating aluminum alloy.
Corrosion protection C3 according to ISO 12944-6.
Motor :
Insulation class F.
Built-in thermal protection prevents motor burning out.
AC motor:125±5℃/257±9℉
DC motor:90±5℃/194±9℉

Working Conditions :
Ambient temperature:-30℃ to +65℃ / -22℉ to +149℉
The humidity:30% to 95%
Position Indicator :
All models have continuous mechanism position indicator on the top of actuator cover.
Manual Override :
Non-clutch design, the manual operation can be operated without any lever, clutch or brake upon power outage.
When electric motor is operating, hand-wheel won’t rotate for personal safety purpose.
Gear Train :
High alloy steel gear trains provide self-locking function to avoid valve back drive.
Gear trains have been already lubricated sufficiently with anti-high temperature lubricant at the factory.
Conduit entrance :
Standard : 1/2" PS
Optional : 3/4”PF, 3/4"NPT, 1/2”NPT or M20.
Various voltage :
DC 12V
AC/DC 24V
AC 110/220V,1-Phase
Enclosure :
Nylon coating
E.D. coating
Epoxy coating
Working angle :
Standard : 0-90°
Optional : 91-270°

( นิวตันเมตร คือ  (สัญลักษณ์ : N m หรือ N·m ) เป็นของแรงบิด ในระบบ หน่วยเอสไอ 1 นิวตันเมตร เท่ากับ แรงบิดที่ได้จากแรง 1 นิวตันกระทำตั้งฉากต่อโมเมนต์ซึ่งยาว 1 เมตร)

NoDescriptiondownload PDF
1OM Series motorized valve
