Namur ASCO 531 Series 5/2 solenoid valve

Last updated: 2020-10-28  |  261 จำนวนผู้เข้าชม  |

Namur ASCO 531 Series 5/2 solenoid valve

MATERIALS IN CONTACT WITH FLUID Ensure that the compatibility of the fluids in contact with the materials is verified

Body :                       Aluminium, black anodized
End cover (spring) :       Glass fiber filled PA
lnternal parts :             Zamak, stainless steel, POM, aluminium
Seals :                       NBR+PUR
Core and plugnut :        Stainless stee
Shading coil :              Copper

SOLENOID VALVES
integrated pilot operated, spool type
single/dual solenoid
aluminium body, 1/4", NAMUR and THREADED style

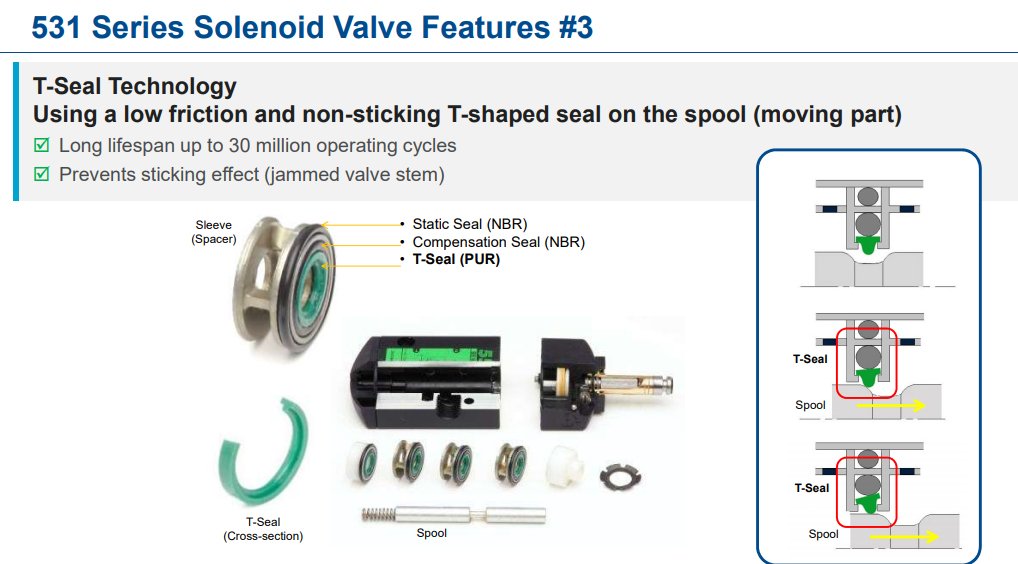

T-Seal Technology
Using a low friction and non-sticking T-shaped seal on the spool (moving part)

Long lifespan up to 30 million operating cycles

Prevents sticking effect (jammed valve stem)

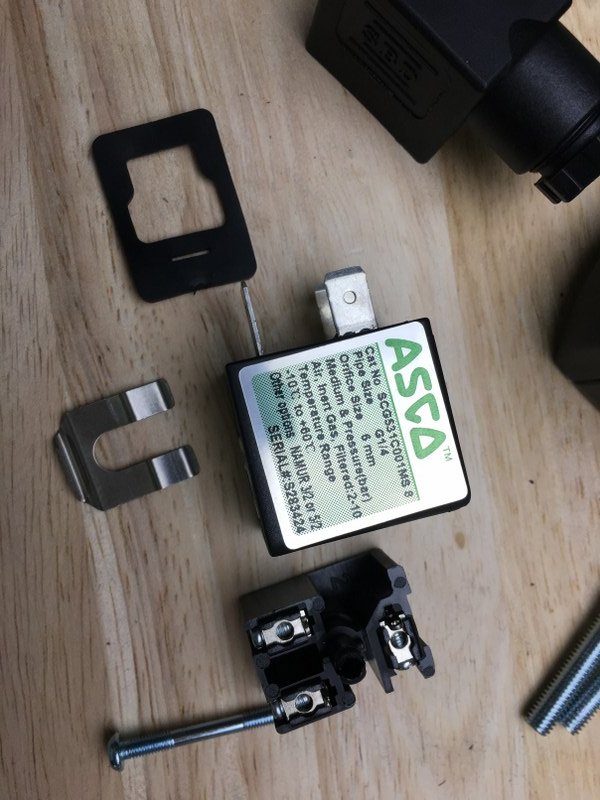

หน้าตา COIL ASCO

The "NAMUR" style spool valve comes with threaded port connection and Namur
interface, while the "THREADED" style spool valve comes with threaded port
connection

Differential pressure :   2 - 10 bar [1 bar = 100 kPa]
Flow (Qv at 6 bar)  :    1100 l/min (ANR)

ตัวแกน COIL ทำออกมาได้ดูดีมากครับ

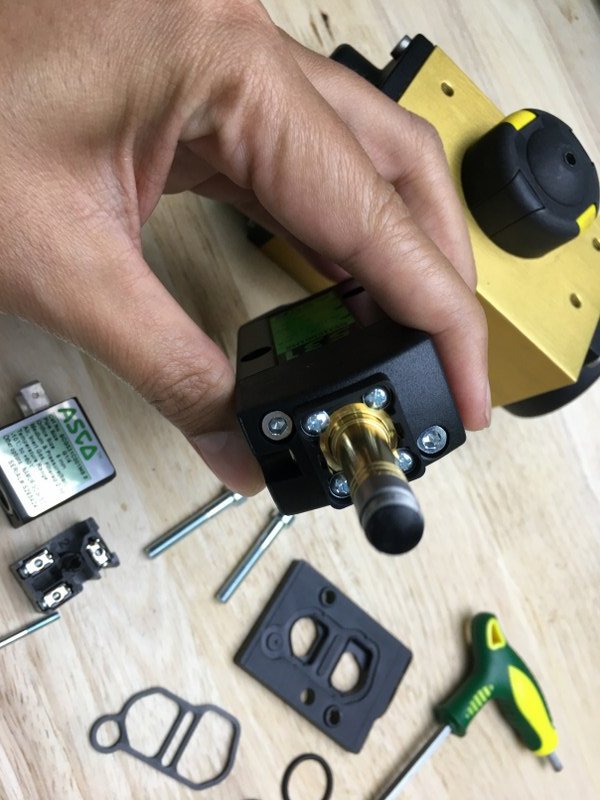

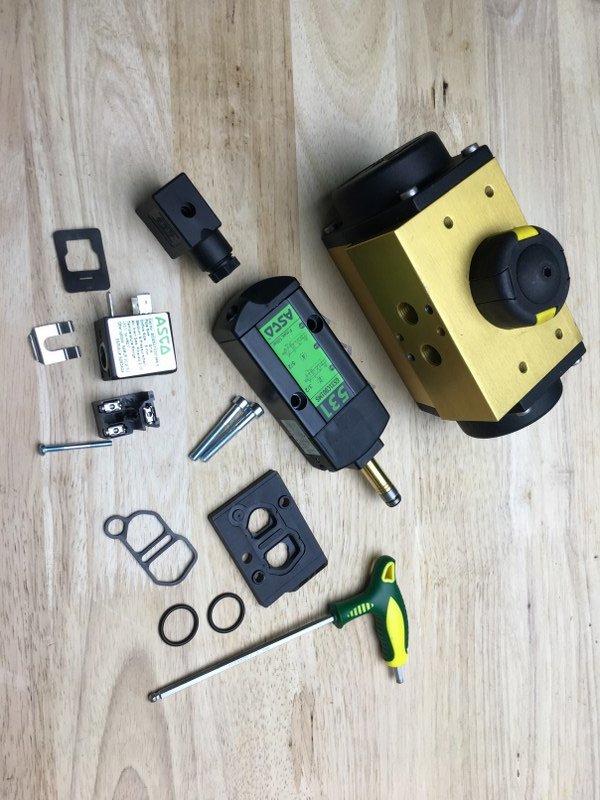

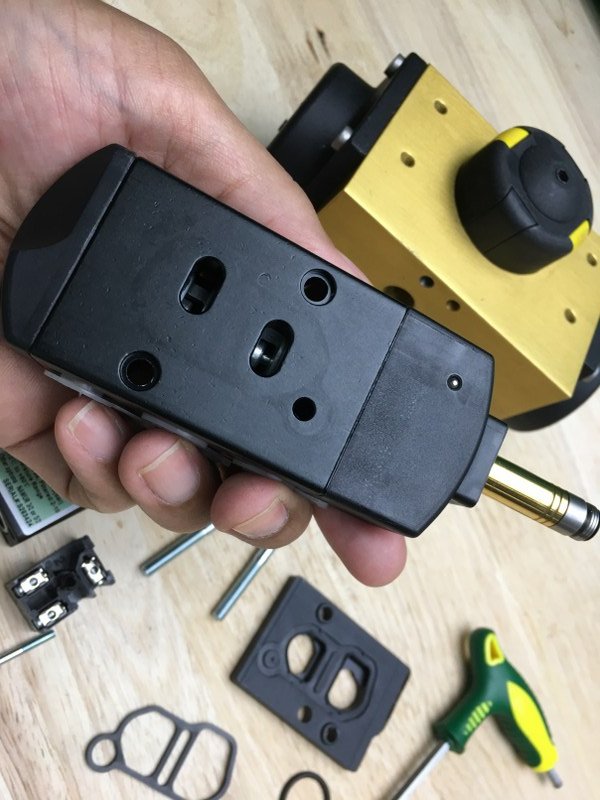

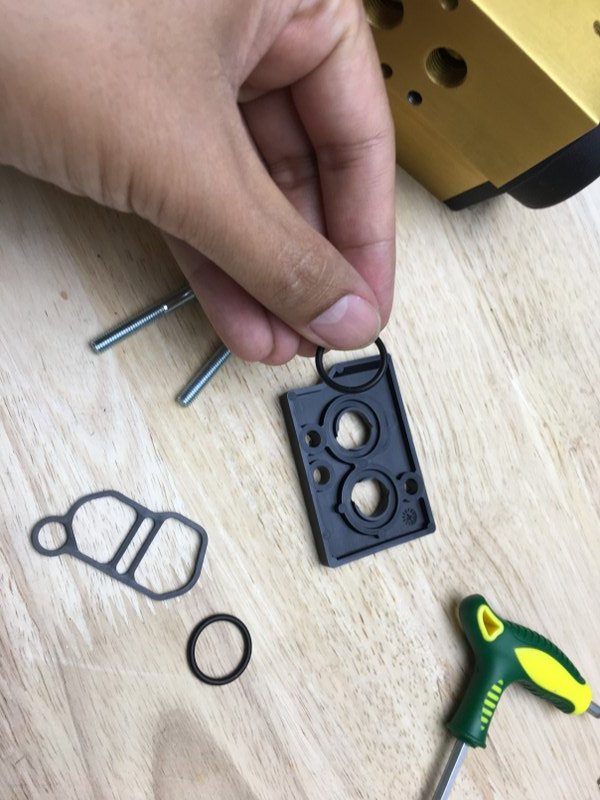

รุ่น 531 จะเป็นแผ่นเพลทพลาสติก  ช่องต่อแบบ NAMUR ครับ  เตรียมใส่ O ring ใส่ปะเกนให้เรียบร้อย

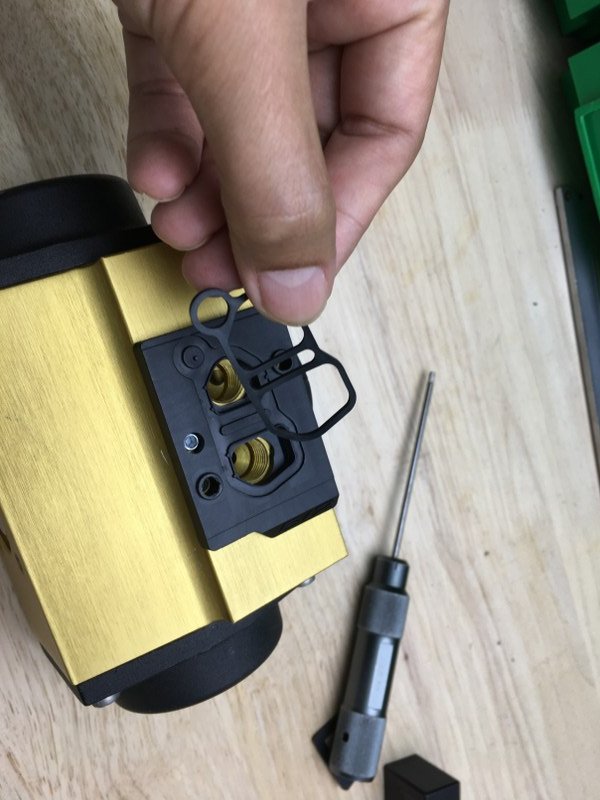

ใส่ปะเกนต้องดูดีๆ นะครับระวังไม่ลงร่องครับ

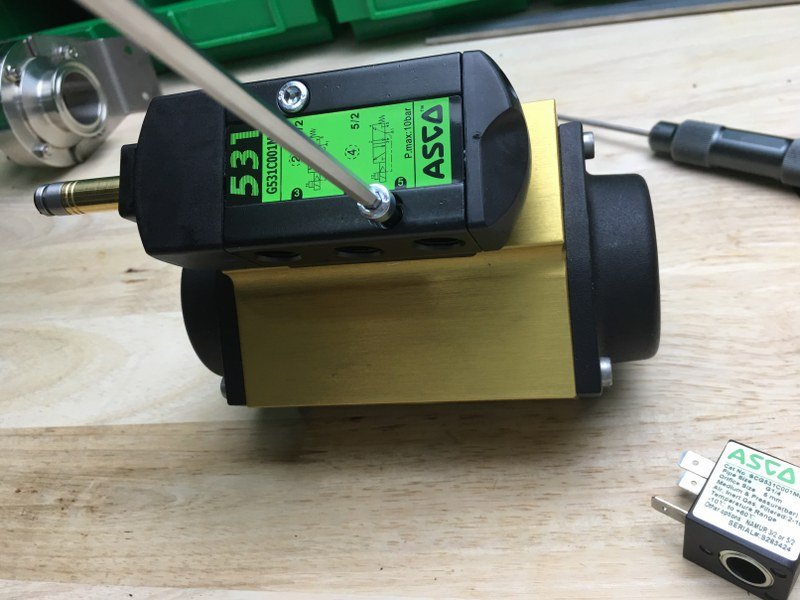

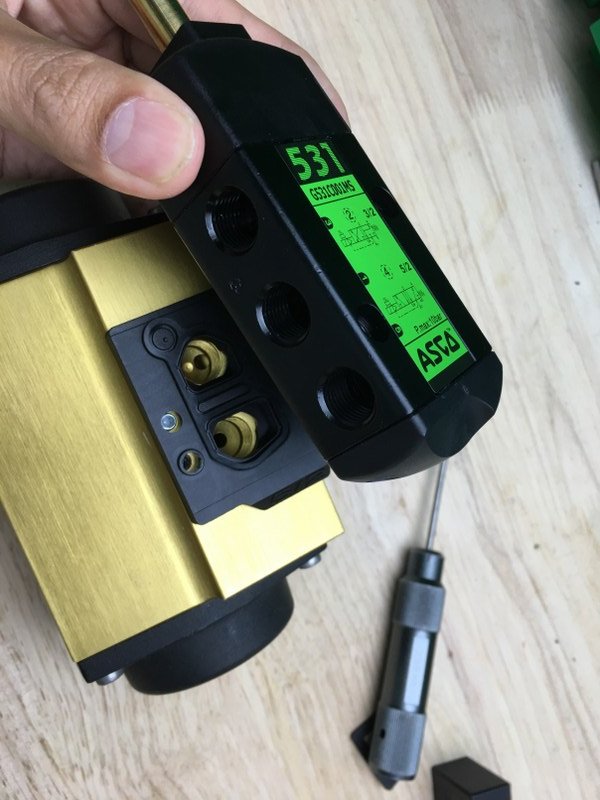

นำ วาล์วมาเตรียมติดตั่งครับ ค่อยๆใส่ครับ ระวัง ปะเกนเลื่อน

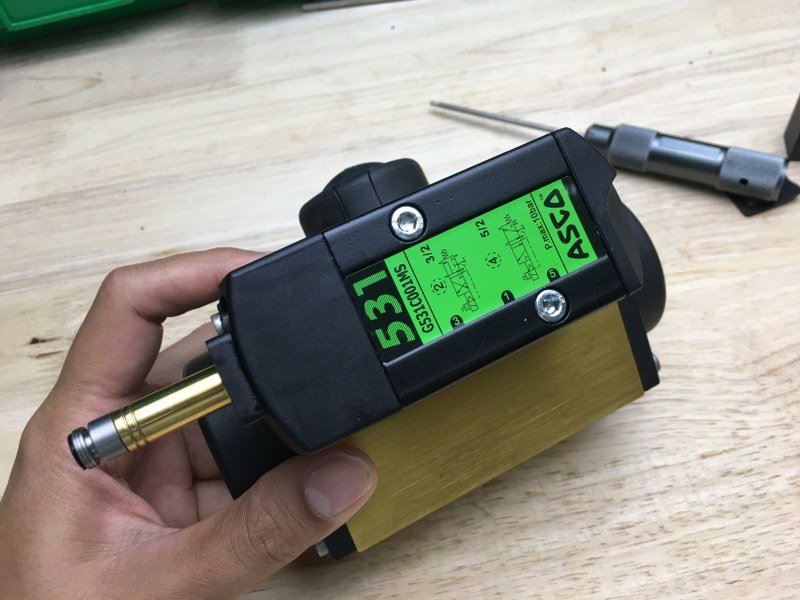

ใส่เรียบร้อยสวยงามมาก

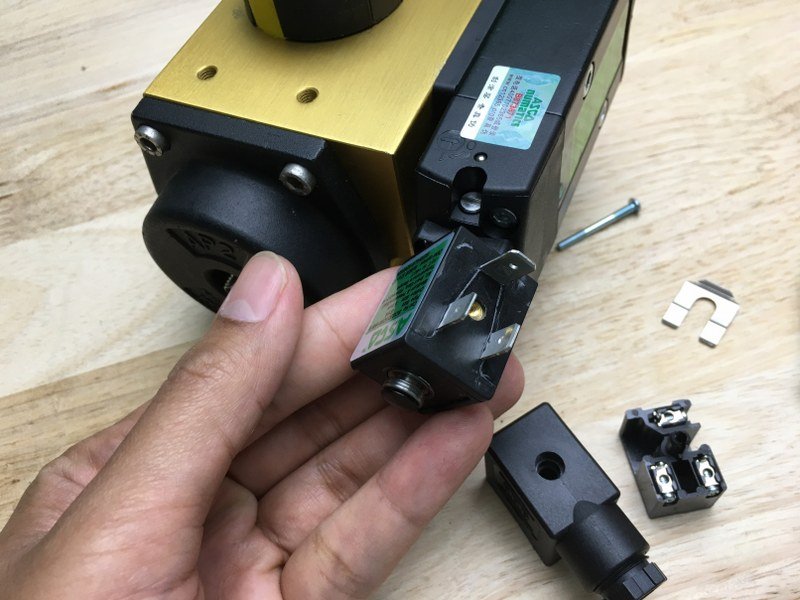

นำ coil มาใส่ให้เรียบร้อยครับ

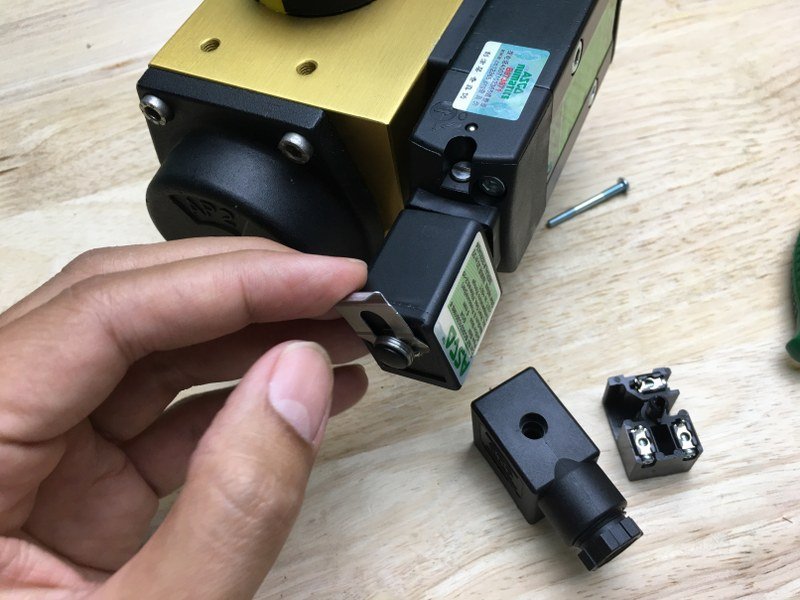

รุ่นของ ASCO จะเแ็นแบบ ปริ้นล็อค ตามรูปครับค่อยๆกดครับ

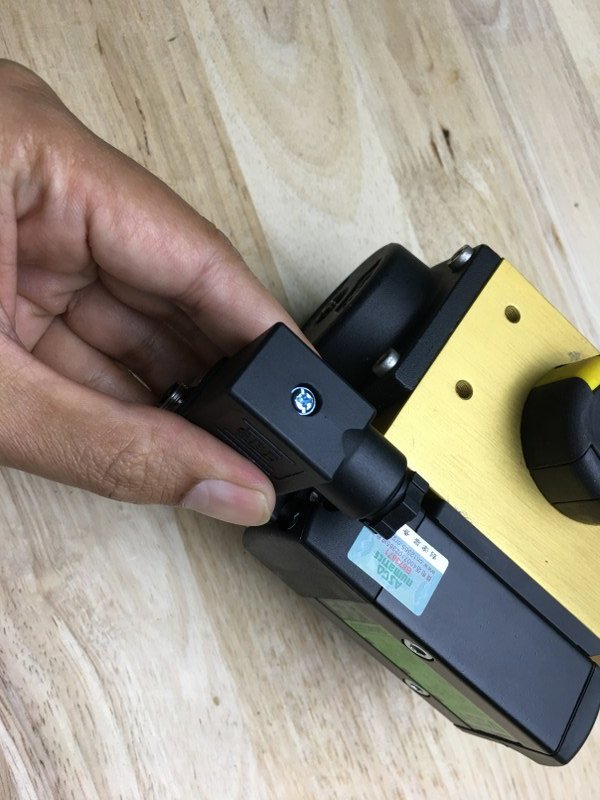

ใส่ปลั๊กให้เรียบร้อย

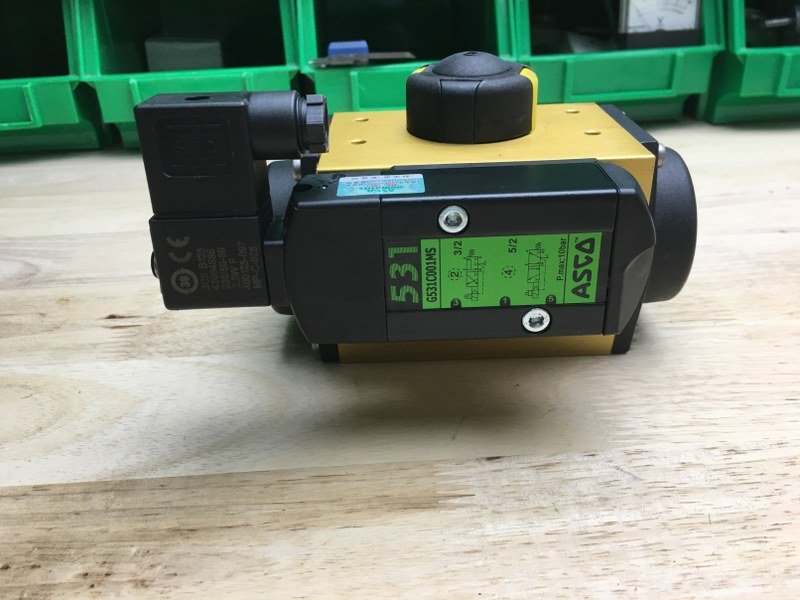

เสร็จเรียบร้อย ASCO ประกอบกับ หัวขับ SIRCA
