Namur ASCO 521 Series 5/2 solenoid valve

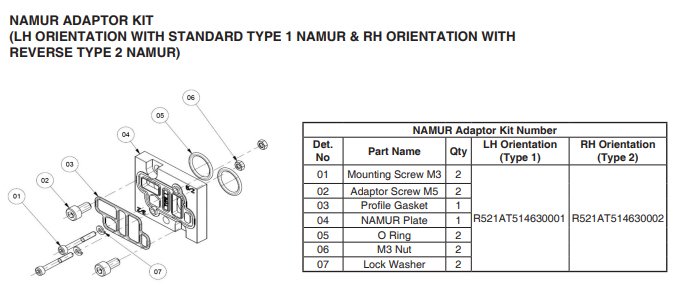

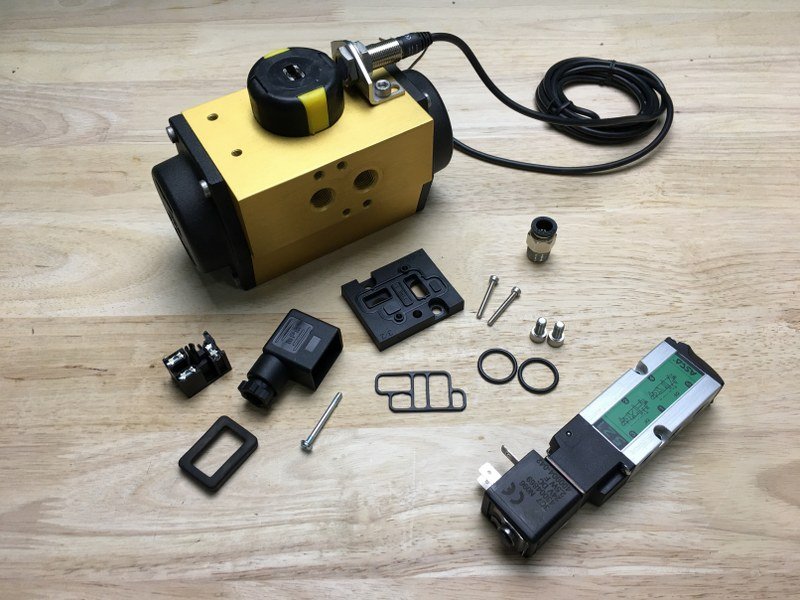

 ในชุด อะแดปเตอร์ นามัว ก็จะมีมาให้ในกล่องพร้อมประกอบเรียบร้อย

01น๊อตตัวผู้ M32 ตัว
02น๊อตตัวผู้ M52 ตัว
03แผ่น ปะเก็นยาง ตัดเข้ารูป1 ชิ้น
04แผ่น เพลท อลูมิเนียม1 ชิ้น
05โอ ริง2 วง
06น็อตตัวเมีย M32 ตัว
07แหวนสปริง2 ตัว

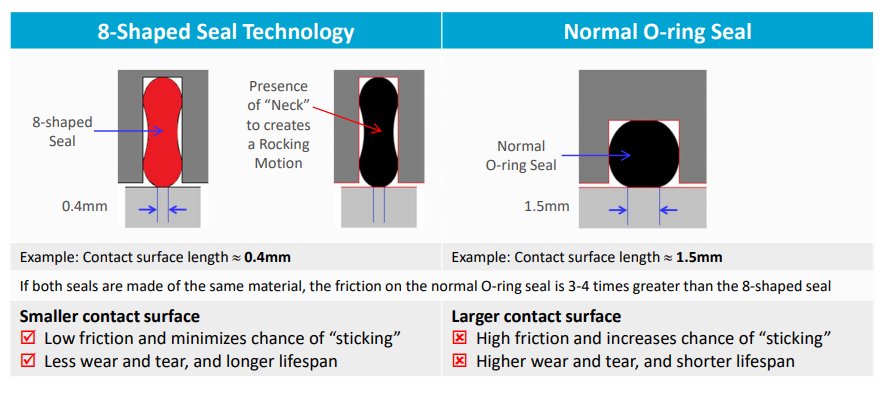

ASCO Series 521 จะใช้ระบบ Seal แบบ 8-Shaped Technolory จะต่างจาก pneumatic valve โดยทั่วไปที่จะเป็นแบบ O-ring ข้อดีของ Seal 8-Shaped Technolory ตือ จะลดแรงเสียดทานได้ดี และ การสึกหรอน้อยลงและอายุการใช้งานยาวนานขึ้น เพราะหน้าสัมผัสจะมีเพียงแค่ 0.4 mm เท่านั้น

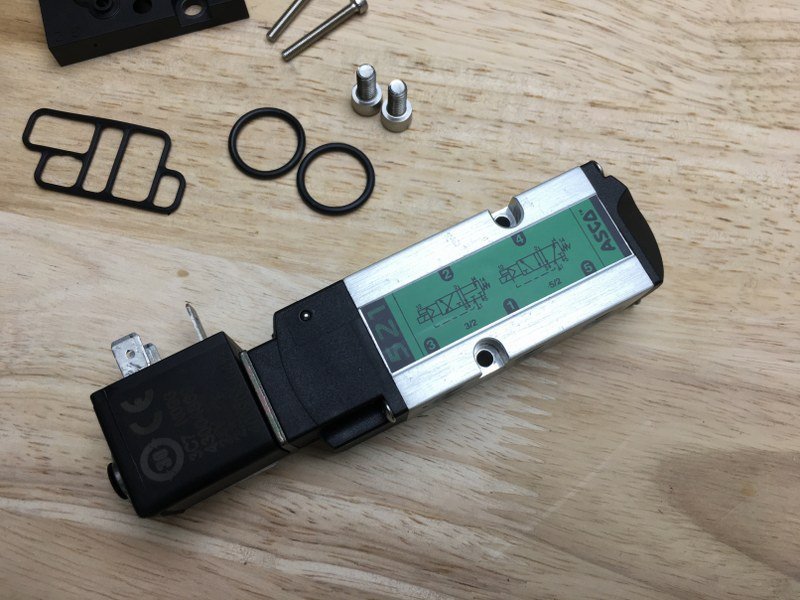

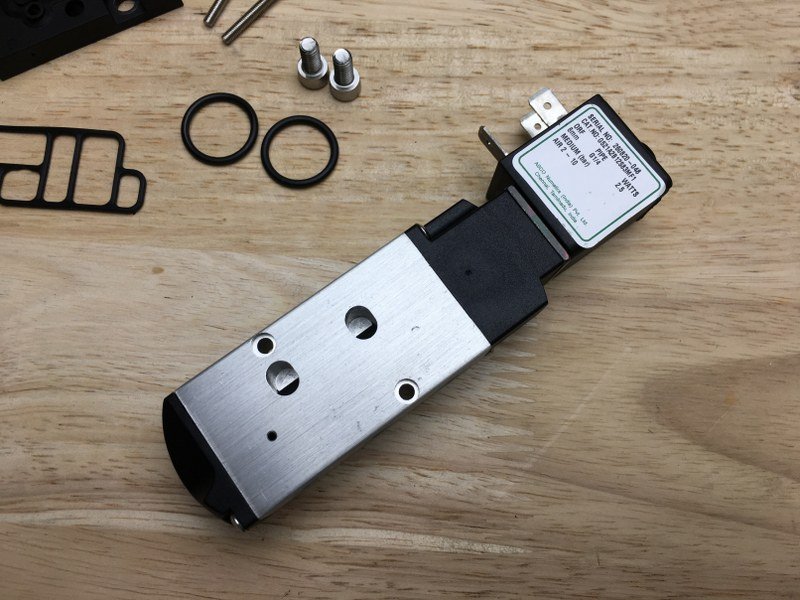

ด้านหลังของตัว ASCO 521 เว้นช่องไว้สำหรับต่อเพลทนามัว ตามรูป

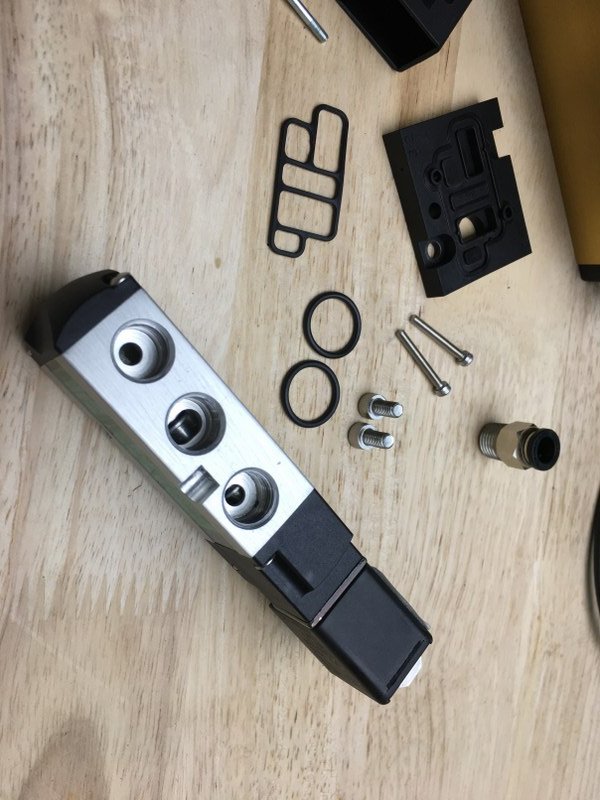

Port รูลมเข้าตรงกลาง และ รูระบาย

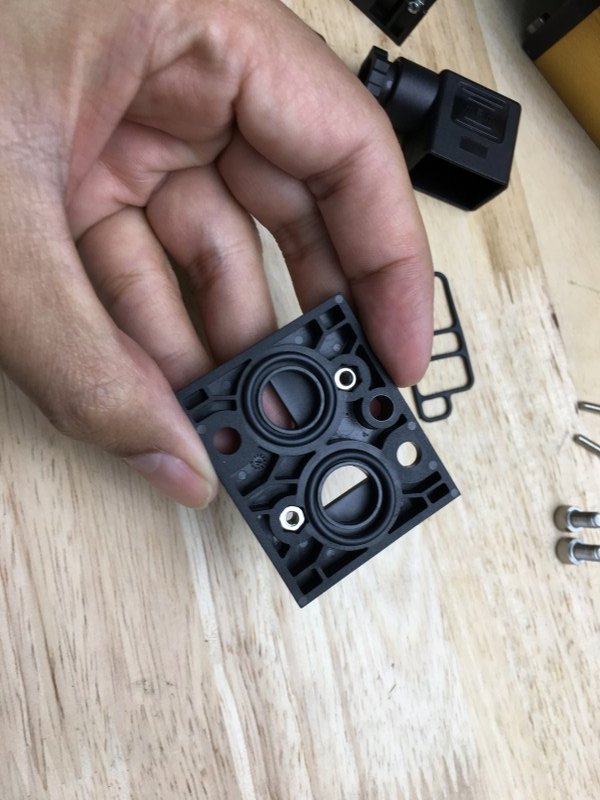

เตรียมนำ โอริงมาประกอบกับ แผ่น เพลท อลูมิเนียม Namur และใสน็อตตัวเมียM3 เอาไว้ตามรูป

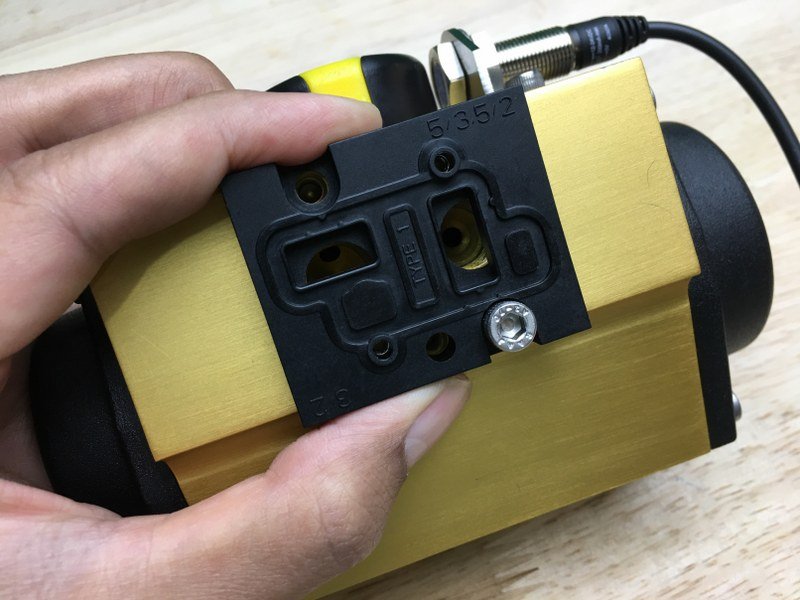

 นำเพลท อลูมิเนียม Namur มาประกบติดให้เรียบร้อย อย่างลืม โอริงนะครับ

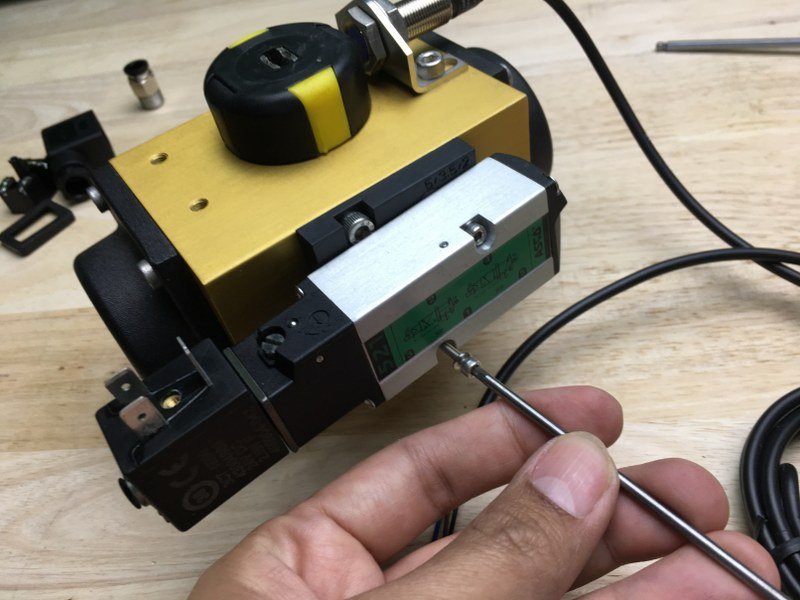

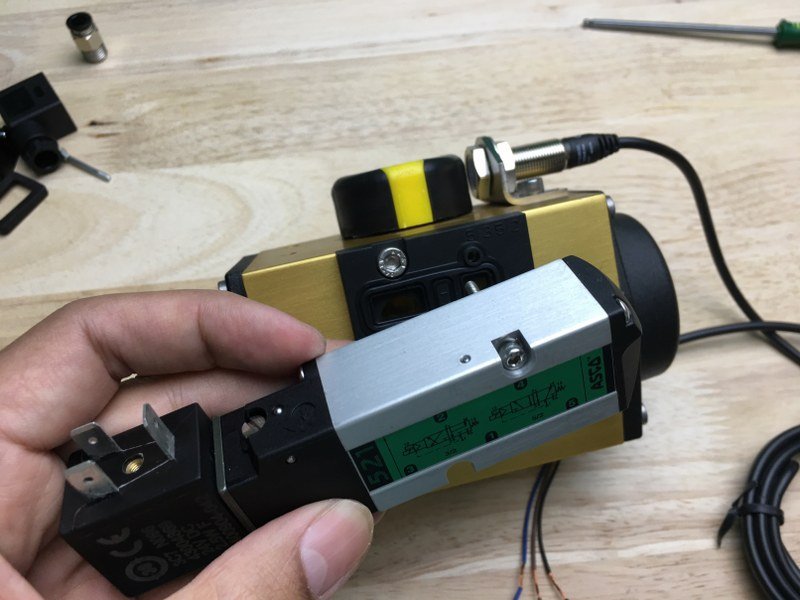

นำตัว Valve ASCO 521 มาใส่ได้เลยครับ โดยจะมีน็อต M3 ตัวผู่มาให้ในชุดครับ



ค่อยๆใส่ให้เรียบร้อยครับ ระวง แผ่นประเกนต้องดูให้เข่า บ่าดีๆครับไม่งั้นจะรั่วได้ครับ

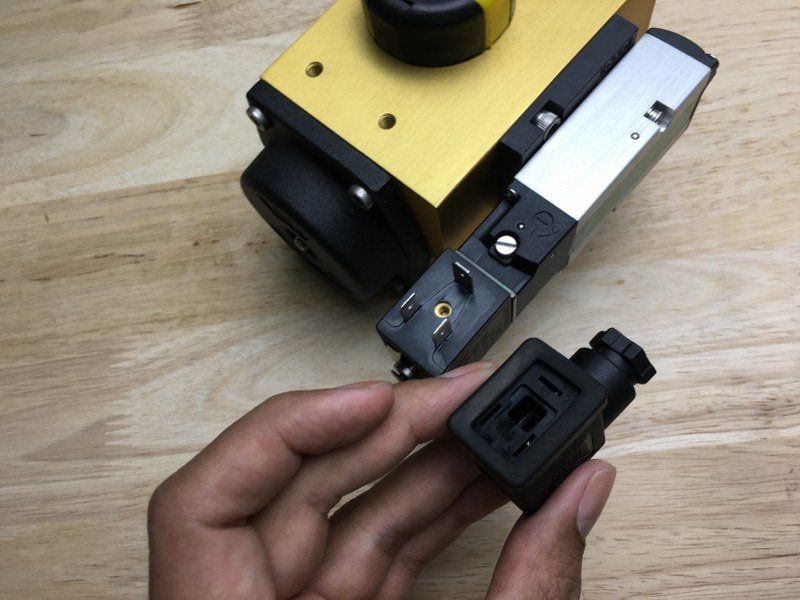

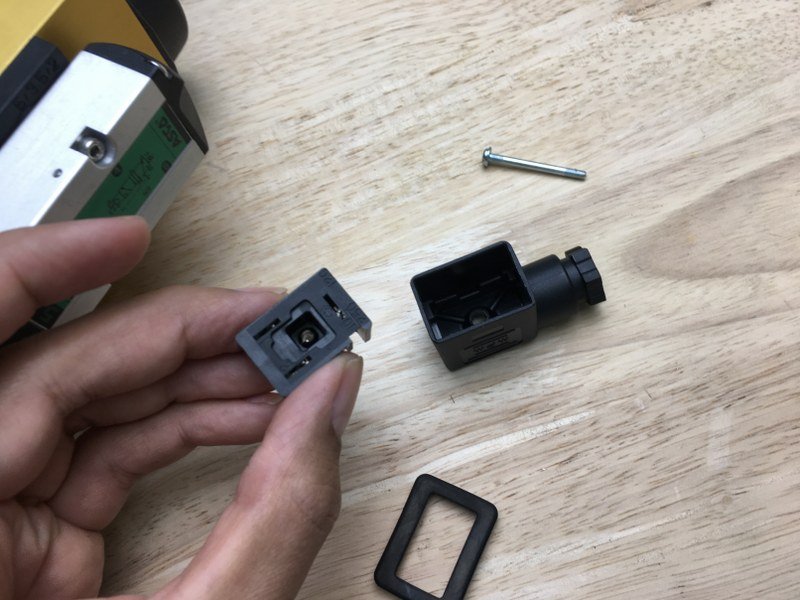

ทำการติดตั้ง PLUG ให้เรียบร้อยครับ

ทั้งแบบ AC220 / DC24V ลักษณะ plugจะเหมือนกันครับ

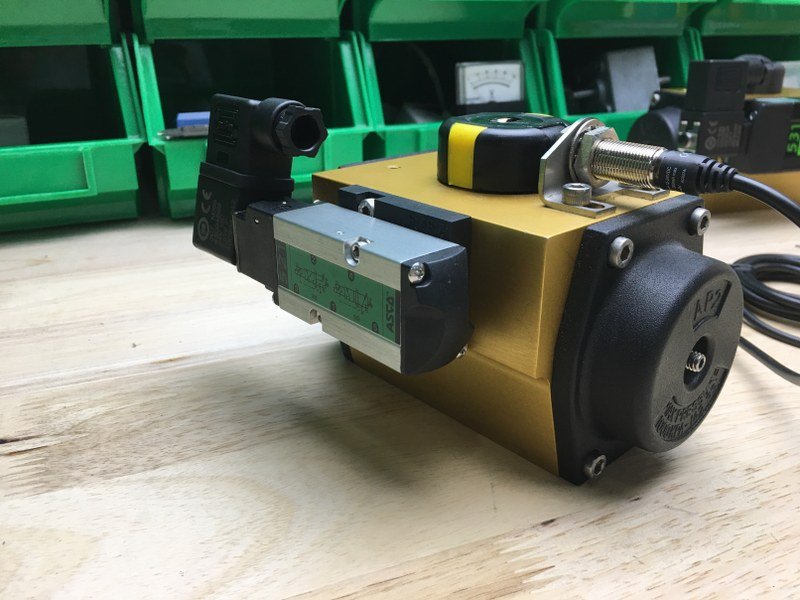

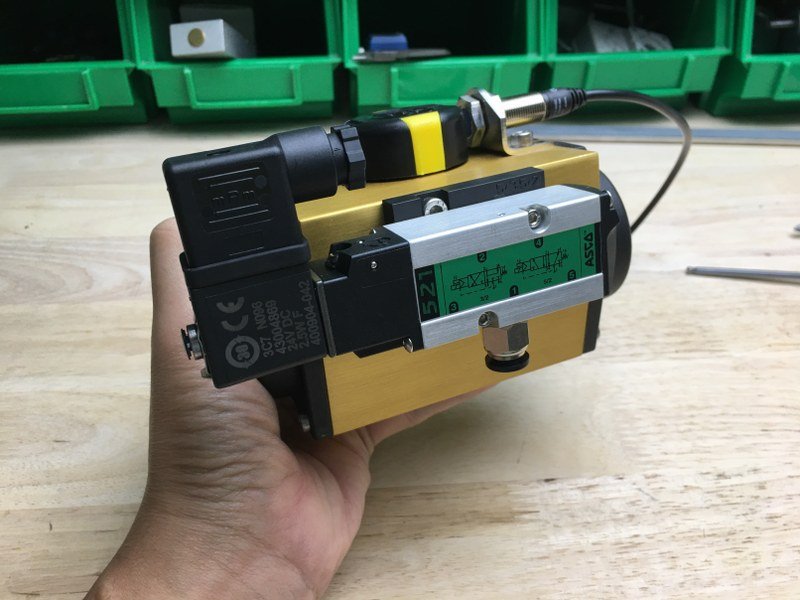

เสร็จเรียบร้อยครับนำไปติดตั้ง Valve ใช้งานต่อไปได้ครับ



เรียบร้อยครับ รูปอีกมุมครับ
