ตาราง การหาอัตราความสิ้นเปลืองของ กระบอกลม

Last updated: 2021-09-17  |  1795 จำนวนผู้เข้าชม  |

ตาราง การหาอัตราความสิ้นเปลืองของ กระบอกลม

การหาคำนวนหาความสิ้นเปลืองลม ที่จะนำมาใช้กับอุปกรณ์ในการทำงาน เช่น กระบอกลมหรือกระบอกนิวแมติก หัวขับลม ก็เพื่อที่เราจะได้เตรียมความจุของระบบอัดลม หรือ ระบบ Air Compressor ให้เพียงพอกับการทำงานของอุปกรณ์ดังกล่าว  ความสิ้นเปลืองลมอัดนั้นขึ้นอยู่กับ ความดันใช้งานของอุปกรณ์ เส้นผ่านศูนย์กลางของกระบอกสูบ ความยาวช่วงชักของลูกสูบ จำนวนครั้งต่อเวลาในขณะทำงาน

สำหรับกระบอกสูบทำงานทางเดียว
                                                      Qa  =  L x N x q
สำหรับกระบอกสูบทำงานสองทาง
                                                      Qa  =  2 x (L x N x q)


                เมื่อ            Qa  คือ อัตราความสิ้นเปลืองลมอัด (l/min)
                                L   คือ ช่วงชักกระบอกสูบ (cm)
                                N   คือ จำนวนครั้งการเลื่อนเข้าออกต่อนาที

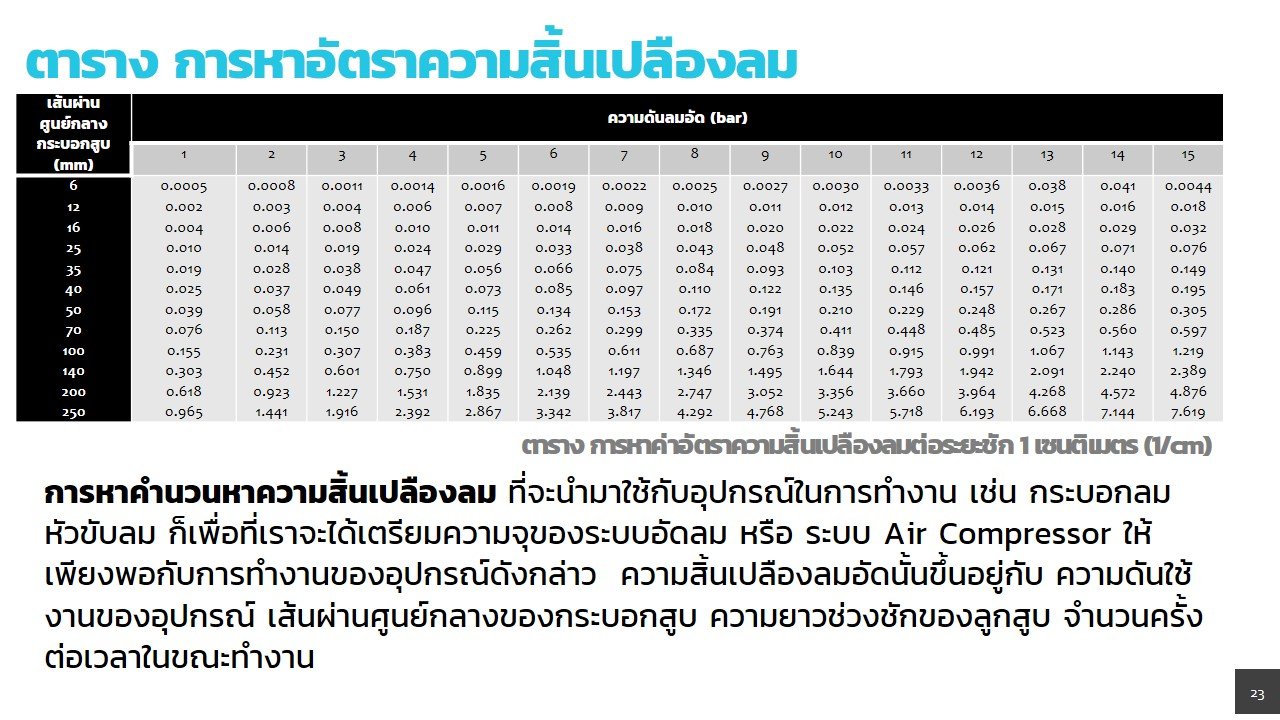

                                q   คือ อัตราความสิ้นเปลืองลมต่อระยะชัก 1 เซนติเมตร(ดูจากตาราง)
ตัวอย่างที่ 1

กระบอกสูบทำงานแบบสองทางมีเส้นผ่านศูนย์กลาง 50 mm ระยะชัก 200 mm ทำงานที่ความดัน 6 bar ความถี่ในการทำงาน 20 ครั้ง/นาที
วิธีทำ      หาอัตราความสิ้นเปลืองลมที่กระบอกสูบ
                                                Qa  =  2 x (L x N x q)
                                                      =  2 ( x 200/20 x 0.134)
                                                      =  107.2 l/min                 ตอบ
