ใบงานที่ 1 สวิทช์ปุ่มกด 3/2 ควบคุม กระบอกลมทางเดียว(air cylinder Single Action)

Last updated: 2020-09-23  |  3100 จำนวนผู้เข้าชม  |

ใบงานที่ 1 สวิทช์ปุ่มกด 3/2 ควบคุม กระบอกลมทางเดียว(air cylinder Single Action)

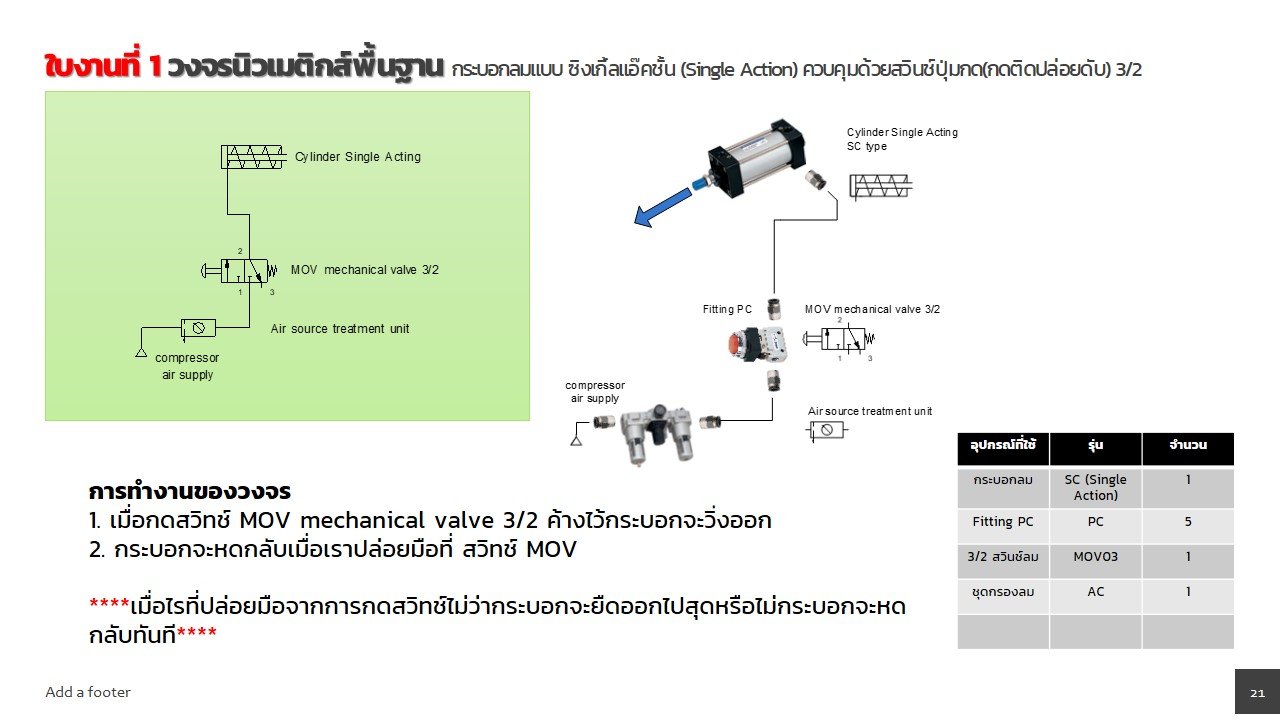

การทำงานของวงจรนิวเมติก
1. เมื่อกดสวิทช์ MOV mechanical valve 3/2 ค้างไว้กระบอกลม(ทางเดียว)จะวิ่งออก
2. กระบอกจะหดกลับเมื่อเราปล่อยมือที่ สวิทช์ MOV

****เมื่อไรที่ปล่อยมือจากการกดสวิทช์ไม่ว่ากระบอกจะยืดออกไปสุดหรือไม่กระบอกจะหดกลับทันที****


วงจรนิวแมติกลงอุปกรณ์ที่จะใช้งานจริง

อุปกรณ์ที่ใช้งานจริงรุ่นจำนวน
กระบอกนิวเมติก แบบมีสปริงหน้ากระบอกลม SC1
ข้อต่อตรงเกลียวนอก PCPC5
mechanical valve 3/2MOV1
ชุดกรองลมSC1



หมายเหุต เราสามารถเลือกขนาดของกระบอกลม ความยาวกระบอกลม ขนาดวาล์ว ขนาดสายลม ขนาดข้อต่อ ตามความเหมาะสมกับการใช้งานครับ
