หน่วย หุน มาจากไหนคืออะไร ใช้อย่างไรในระบบนิวแมติก

หน่วย หุน มาจากไหนคืออะไร ใช้อย่างไรในระบบนิวแมติก

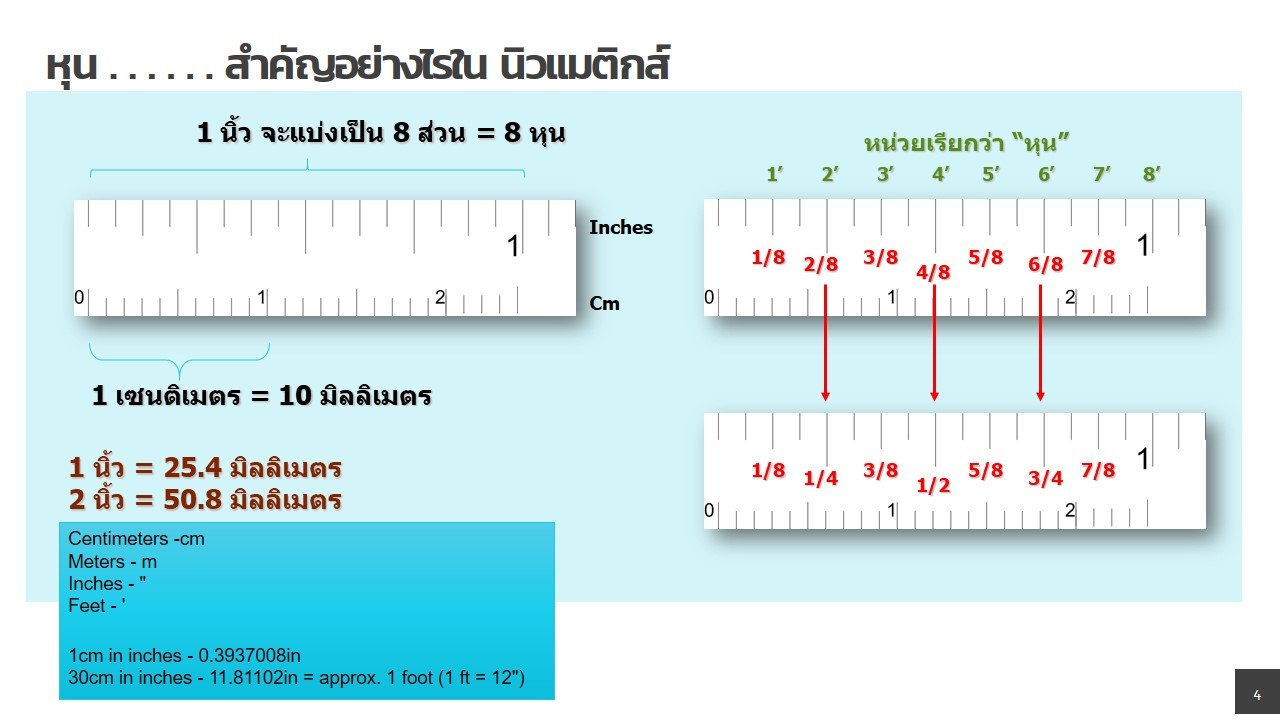

     เป็นที่ทราบกันดีอยู่แล้วว่า หุนเป็นหน่วยย่อยของนิ้วใน 1นิ้ว นั้นจะมีอยู่ 8 หุนไม่ผิดครับแต่เกลียวหุนส่วนใหญ่ ในระบบลม ระบบนิวแมติก ระบบท่อน้ำท่อประปา หรือระบบไฮดรอลิก ที่เราใช้กันอยู่จะไม่สามารถใช้ หุนบนไม้บรรทัดมาวัดขนาดได้ครับมันจะไม่เท่ากันครับ เป็นอย่างไรมาดูกันครับ



     ในระบบเกลียวประปาที่ราพบได้บ่อยๆเ มักจะใช้มาตรฐานจากประเทศอเมริกา,อังกฤษ,หรือญี่ปุ่น ครับจะใช้ชื่อเรียกว่า(American National Standard Pipe) NPT, NPS, NPTF, NPSC เป็นต้นและ(British Standard Pipe) BSP, BSB, BSPP, BSF, BSW เป็นต้น (ส่วนเกลียว ญี่ปุ่นอ่านได้ในบทความต่อไปครับ)

     จะมีความแตกต่างกันในลักษณะของ มุมเกลียว,จำนวนเกลียวต่อพื้นที่,ความลาดเอียงของเกลียว ผู้ใช้งานเองต้องสังเกตุ ชนิดของเกลียวให้ดีครับ บางทีเกลียวต่างชนิดกันอาจจะหมุนเข้าด้วยกันได้ช่วงแรกๆ ช่วงกลางๆจะแน่นผิดปกติ ช่วงปลายจะไม่ขยับเลย แต่เราก็ใช้แรงอัดเข้าไปจนสุดแต่ทำไมยังรั่วอยู่ดีเป็นเพราะอะไร คือว่าเกลียวเสียไปแล้วละครับ งานเข้าเลยทีนี้ แก้ไขลำบากเลย (ที่คนไทยเราเรียกว่า เกลียวหวาน หรือ ปีนเกลียว ครับ)



BSPT (British Standard Tapered Pipe)

Whitworth Pipe Thread for pipes and fittings. Parallel female thread and tapered male thread (taper 1 : 16).
An appropriate sealing compound can be used in the thread to ensure a leak-proof joint.
The flank angle is 55°.

เกลียว วาล์ว BSPTเกลียวตัวผู้ (มม.)เกลียวตัวเมีย (มม.)
1/16"7.76.5
1/8"9.78.5
1/4"13.111.4
3/8"16.614.9
1/2"20.918.6
3/4"26.424.1
1"33.230.2
1 1/4"41.938.9
1 1/2"47.844.8
2"59.656.6
2 1/2"75.172.2
3"87.884.9
4"113.0110.0
5'138.4135.4
6"163.8160.8

ตารางเ.........กลียวข้อต่อ โซลินอยด์วาล์ว จากหุนเทียบเป็น มิลลิเมตร



มาดูลายละเอียดกันในบทความ ต่อไปครับ

เกลียว NPT ,NPS , BSPT ,BSPP คืออะไร
