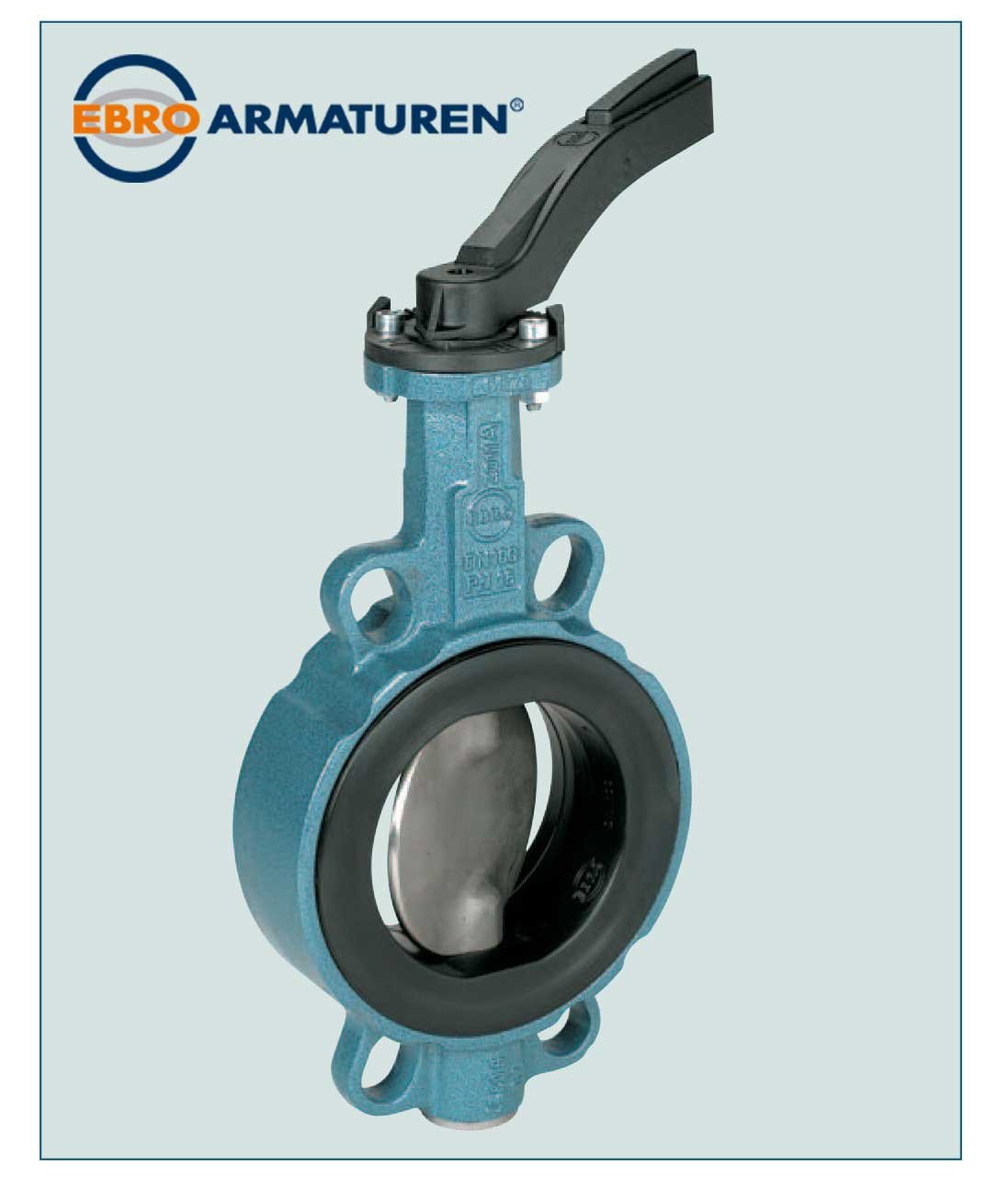

EBRO วาล์วปีกผีเสื้อ type Z011-A

คุณสมบัติสินค้า:

Z011-A บัตเตอร์ฟลายวาล์ว Wafer Type Butterfly Valve มีขนาด DN 20 ถึง DN 200 Body:GG25 Grey Cast iron) Liner Seat: EPDM/NBR Shaft :Stainless DISC: CF8M Stainless 316 / Flanged: JIS10K/PN10/16/ANSI150 ทนแรงดันสูงสุด16บาร์(50-250 psi)

เลือกขนาดของวาล์วที่ต้องการ

หมวดหมู่ : EBRO armaturen Butterfly Valve EBRO

Share





Specification

BodyGG25 (Grey Cast iron)
LinerEPDM/NBR
Shaftstainless steel
BearingBrass
Diskstainless steel
Flange connectionPN6/10/16 ; ANSI150 : JIS10K

3-16 bar (50-250 psi)

Technical data

Z 011-A therm
Wafer Type valve with integrated thermometer

A unique valve series with integrated thermometer for media temperature control.

Nominal diameter:DN 20 – DN 200 (aveilable only with hand lever)
Face-to-face:EN 558 Series 20
ISO 5752 Series 20
API 609 Table 1
Flange accommodation:EN 1092 PN 6/10/16
ASME Class 150
Slip-on flanges:EN 1092
Weld neck flanges:EN 1092
Flange Surface Design:EN 1092 Form A/B
ASME RF, FF
Top flange:EN ISO 5211
Marking:EN 19
Tightness check:N 12266 (Leakage Rate A)
ISO 5208, Category 3
Temperature range:-20°C to +130°C (depending on pressure, material and medium)
Max. Operating pressure:maxmax. 16 bar



FEATURES
- Absolutely tight sealing with flow in either direction
- The valve body and disc are accurately machined which results
in low operating torque and long service life and reliability.
- Triple shaft bearings prevents shaft deflection and guarantees
optimum guidance even after many years of operational service.
- Four flange mounting holes ensure correct valve location when
installing.
- Single flange mounting is possible (please request details from our
Technical Department).
- Can be installed in any desired position.
- Maintenance-free
- Can be disassembled, material-specific recycling possible



GENERAL APPLICATIONS
- Chemical and petrochemical industries
- Water and wastewater technology
- Pneumatic materials handling technology
- Shipbuilding
- Power generation industry
- Food industry
- Civil engineering
- For paint and laquers, a silicon-free Version is available

EBRO บัตเตอร์ฟลายวาล์ว (wafer type butterfly valve)รุ่น Z 011-A มีขนาดให้เลือกใช้ DN 20 – DN 200 ทนแรงดันสูงสุด 16บาร์ วัสดุเหล็กหล่อ Liner Seat: EPDM / DISC: CF8M Stainless 316 / Flanged: jis10K/PN10/PN16





Download PDF butterfly valve EBRO

no.DescriptionDownload PDF
1WAFER PATTERN BUTTERFLY TYP Z 011-A
