ส่วนประกอบของ Pneumatic Cylinder กระบอกลม หรือกระบอกสูบลม

ลนิวเมติก ประเภทต่าง ๆ ซีลลูกสูบ (Piston seals), ซีลแกน (Rod seals), ซีลกันฝุ่น (Wipers), ซีลคุชชั่น (Cushion seals) และ เทปกันสึก (Wear rings)

ส่วนประกอบของ กระบอกนิวแมติกส์ Air Cylinder
อุปกรณ์ของระบบนิวแมติกที่ใช้ในงานอุตสาหกรรมทั่วๆ ไป และทำหน้าที่เปลี่ยนพลังงานลมอัดให้เป็นพลังงานกลในทิศทางการหมุนหรือแนวเส้นตรง ก็ได้ในบทความนี้จะมาโครงสร้างภายในว่ามีส่วนประกอบอะไรบ้าง ฝาหน้า ฝาหลัง ก้านสูบ ลูกสูบ กระบอกอลูมิเนียม และ ระบบซีลจะมี ซีลลูกสูบ (Piston seals), ซีลแกน (Rod seals), ซีลกันฝุ่น (Wipers), ซีลคุชชั่น หรือซีลกันกระแทก (Cushion seals) และ เทปกันสึก หรือซีลประคอง (Wear rings)


กระบอกลม รุ่น SC (Standard Air Cylinder) เป็นกระบอกสูบ, SC32x100S หรือมีความโตขนาด 32mm ช่วงชักยาว 100 mm

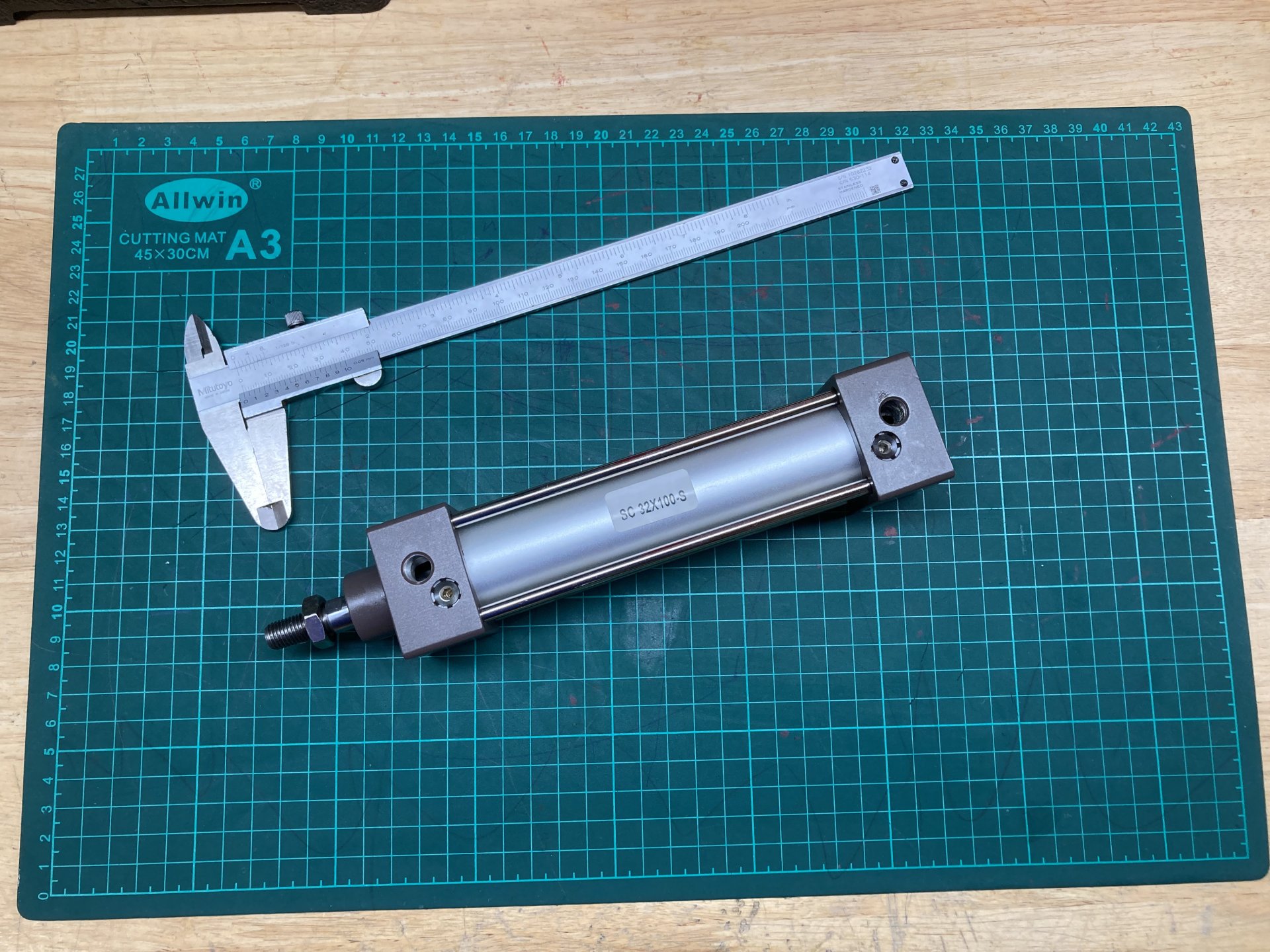

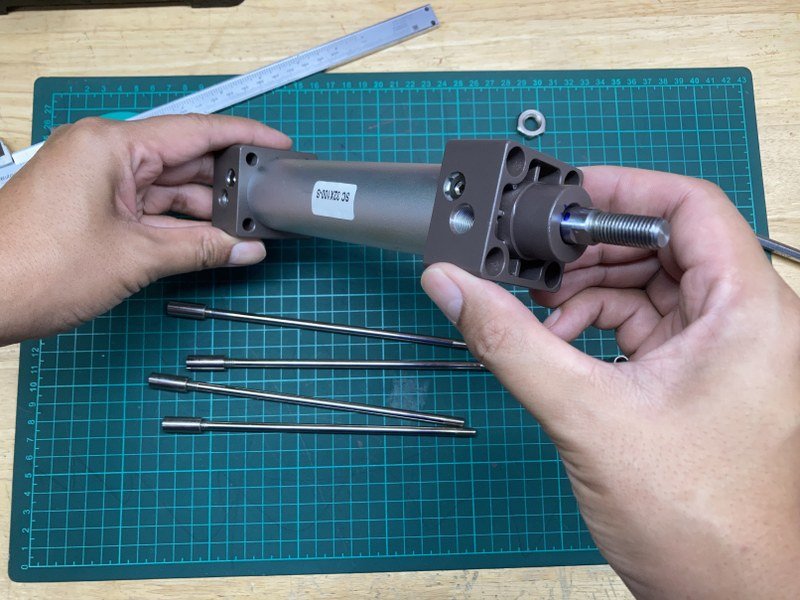

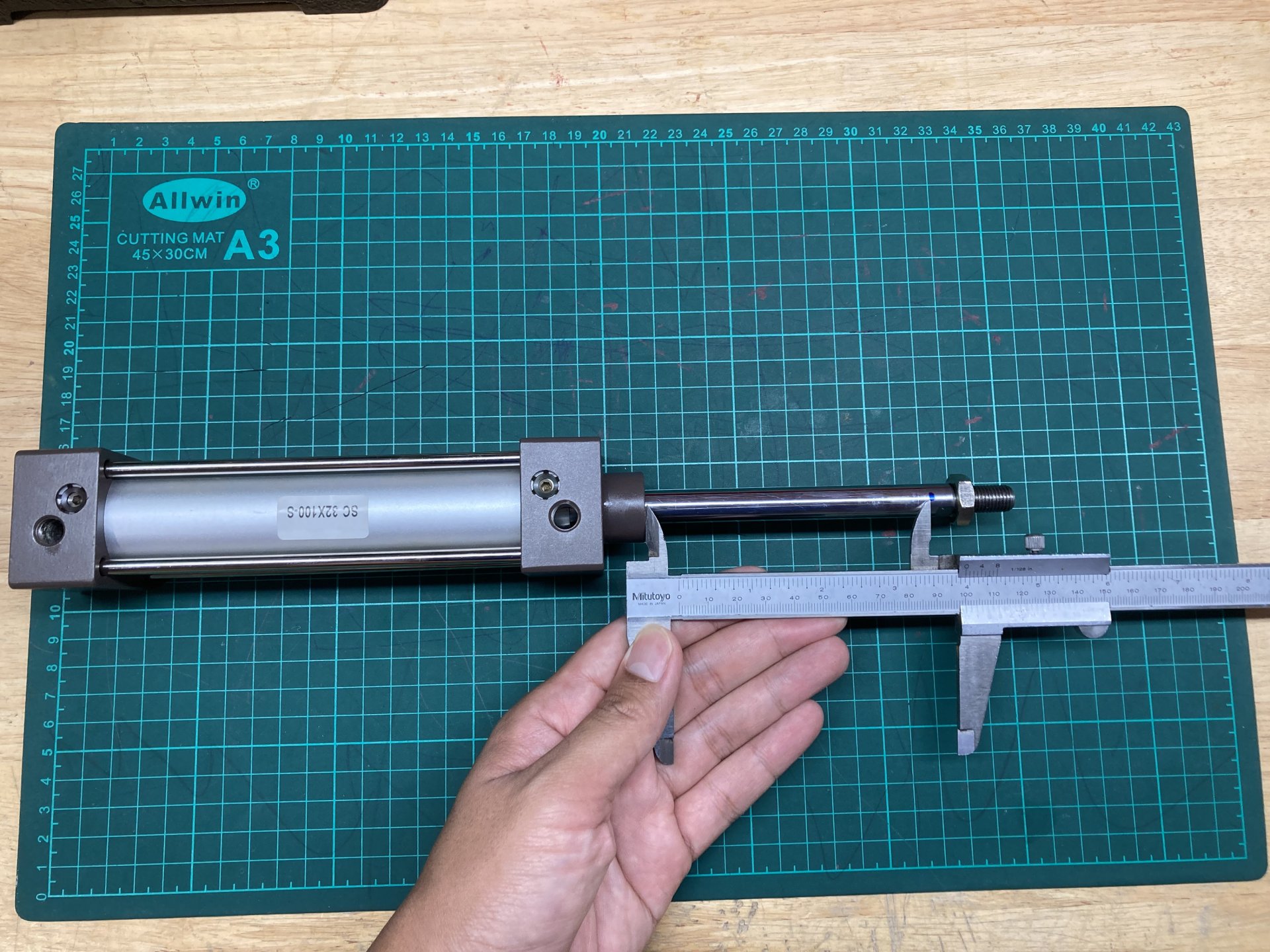

การวัดความยามของช่วงชัก หรือ (Air cylinder stroke length) ในรูปจะทำการใช้ปากกามาร์คกิ้ง ที่แกนหดสุดและเราจับยืดแกนออกในรูป จะใช้เวอร์เนียร์ หรือ ตลับเมตรวัดความยาวของตัวกระบอกลม ในรูปวัดได้ 100 มิลลิเมตร

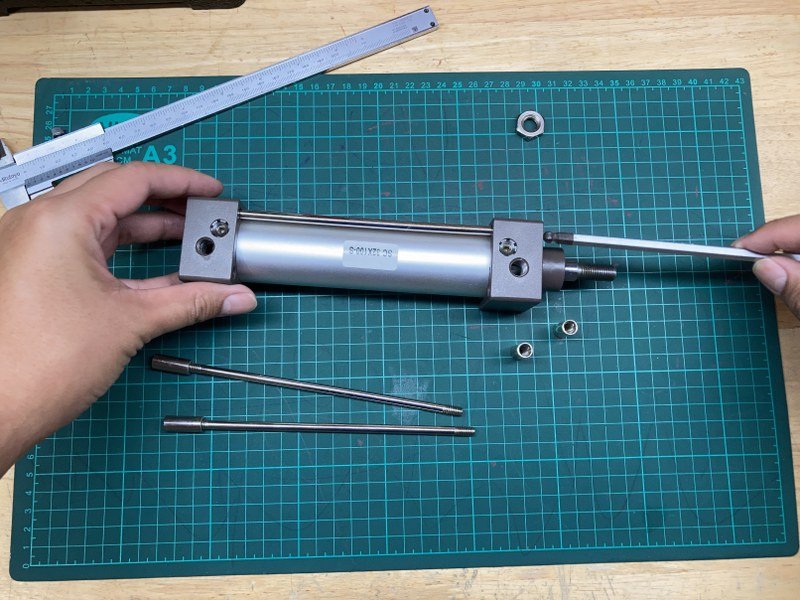

ถอดเสารั้งจะยึดออกทั้งหมด ในกรณีนี้โครงสร้างจะมีเสาอยู่ 4 ชิ้นครับ

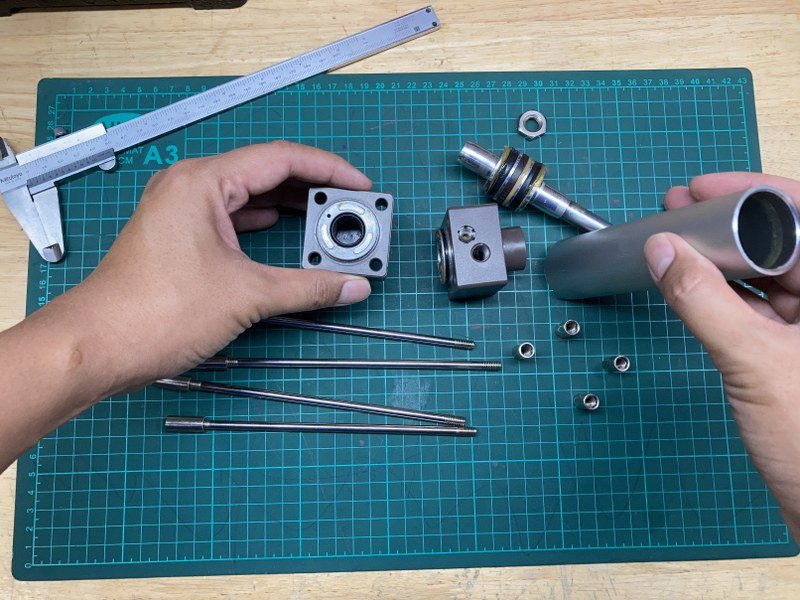

ถอดฝาหน้าและฝาหลัง


ถอดฝาหน้ากระบอกลมออกมาครับ

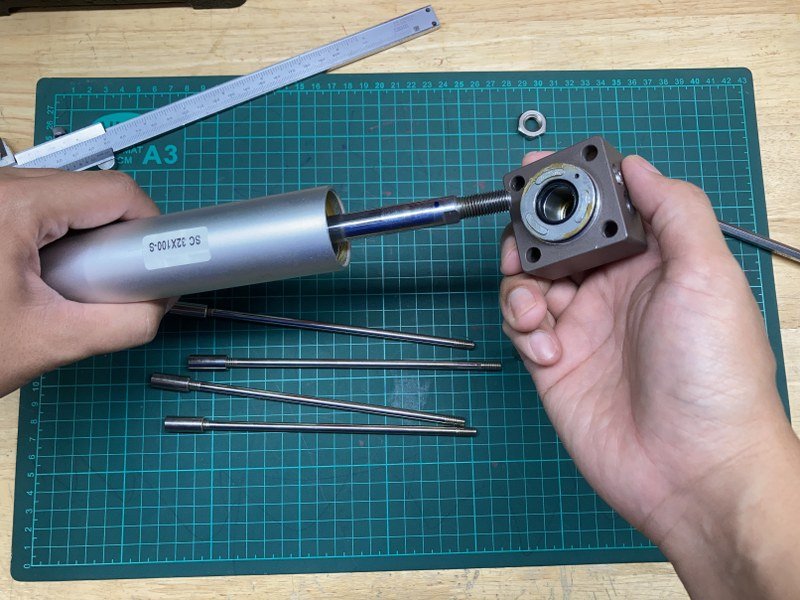

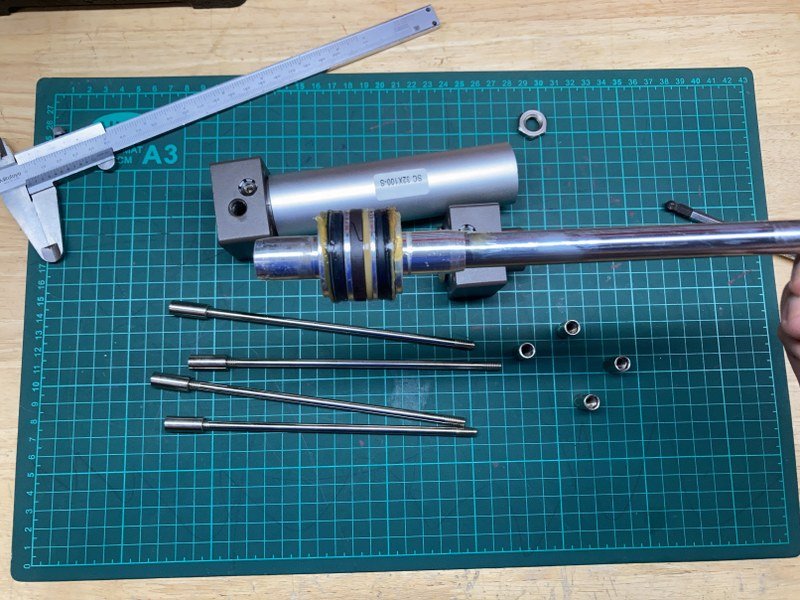

ถอดแกน หรือ ROD กระบอกออกมาจะพบกับลูกสูบ

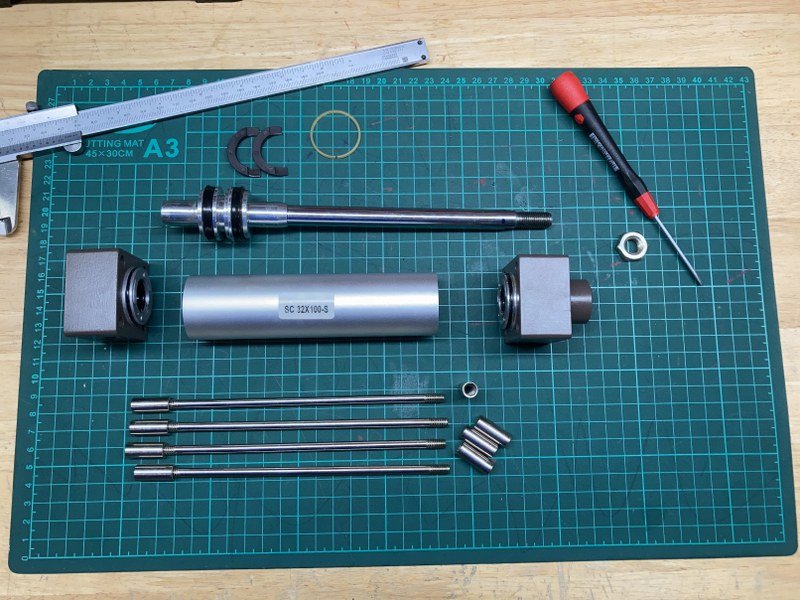

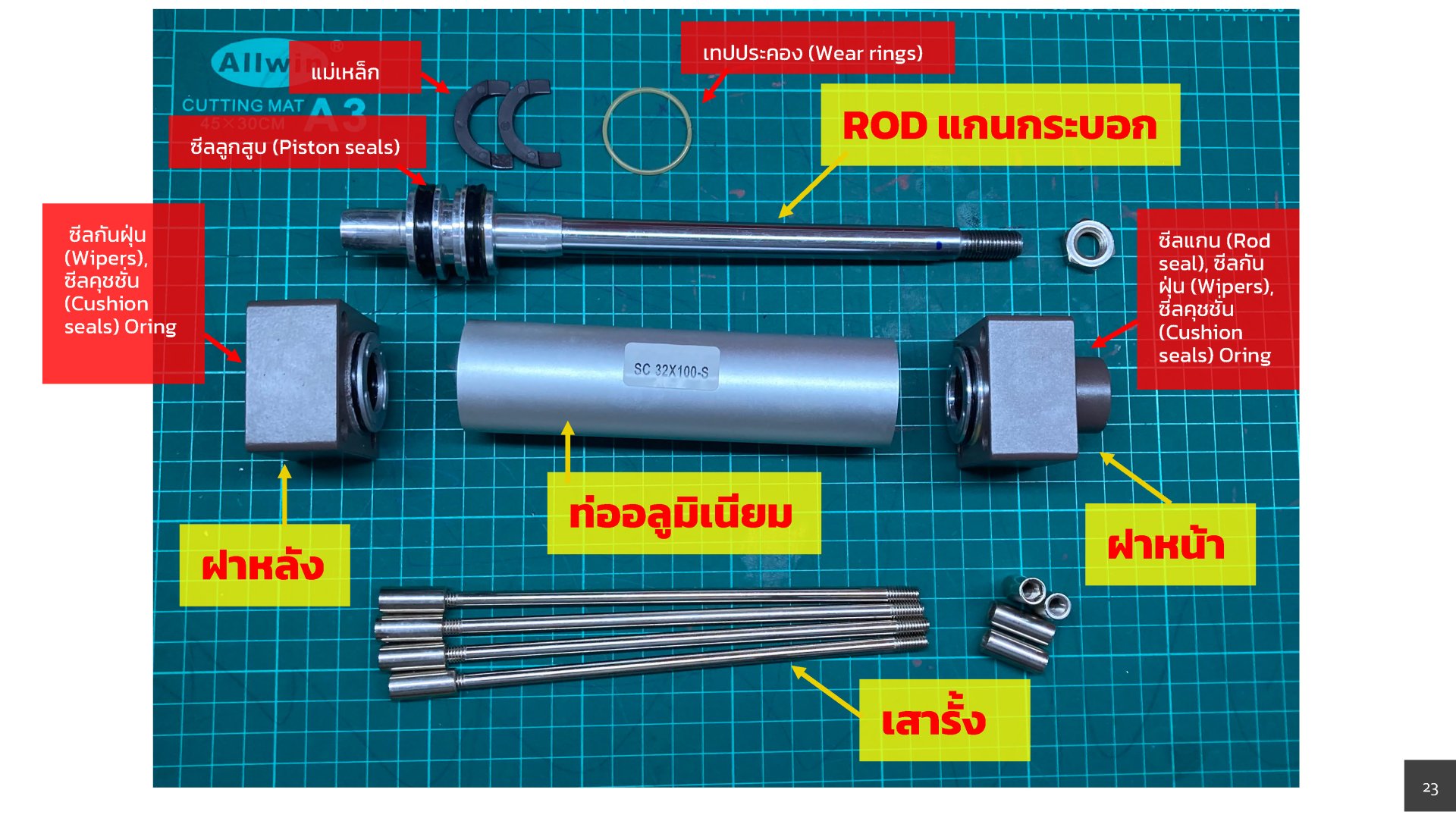

อุปกรณ์ภายใน จะประกอบไปด้วย 1. ท่ออลูมิเนียม 2. ฝากระบอกหน้า 3.ฝากระบอกหลัง 4.เสารั้ง


กระบอกลมส่วนใหญ่จะมี แม่เหล็กติดอยู่เพื่อจะทำงานร่วมกัน reed switch กระบอกลม

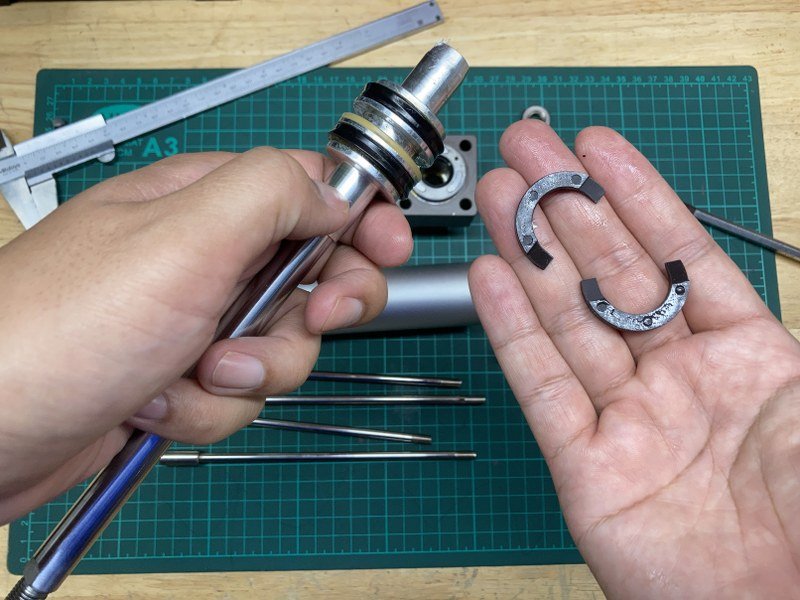

แม่เหล็ก ในกระบอกลม (Pneumatic Cylinder) จะมีลักษณะแบบประกบสองชิ้น

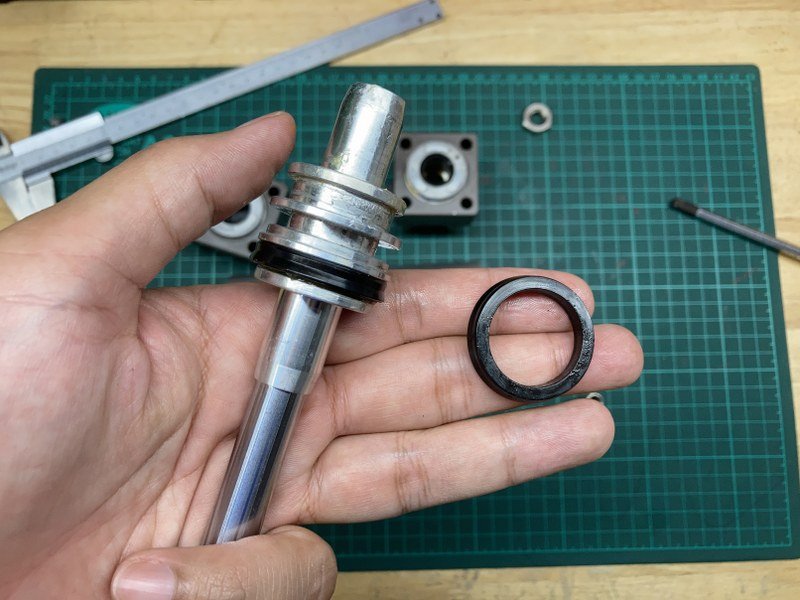

รูป ซีลประคองลูกสูบ ซีลเบกาไลท์ (Bakelite) ใส่เพื่อช่วยประคองให้ ซีลลูกสูบ ทำงานได้ดีขึ้น

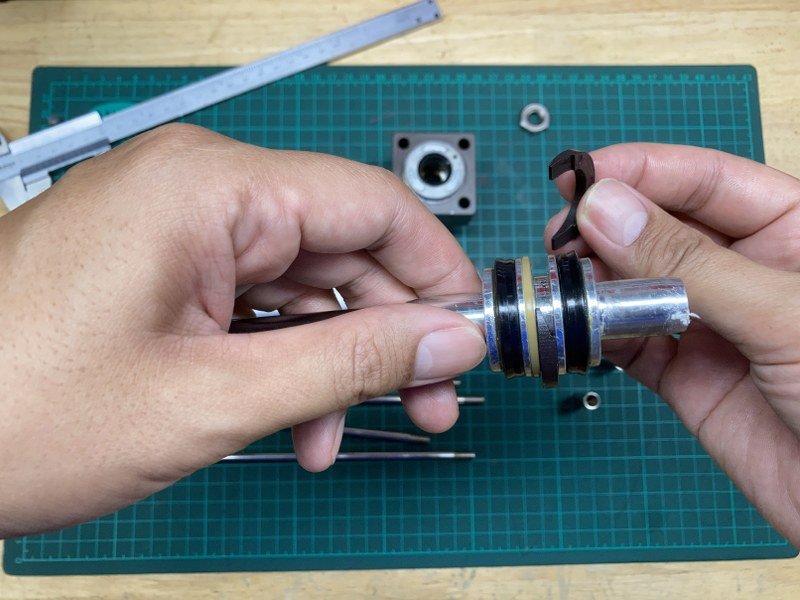

ซีลลูกสูบ นิวเมติกส์  (Piston seals) 2 ตัว


ซีลคุชชั่น (Cushion seals)


โอริ่ง O-ring ฝาหน้า

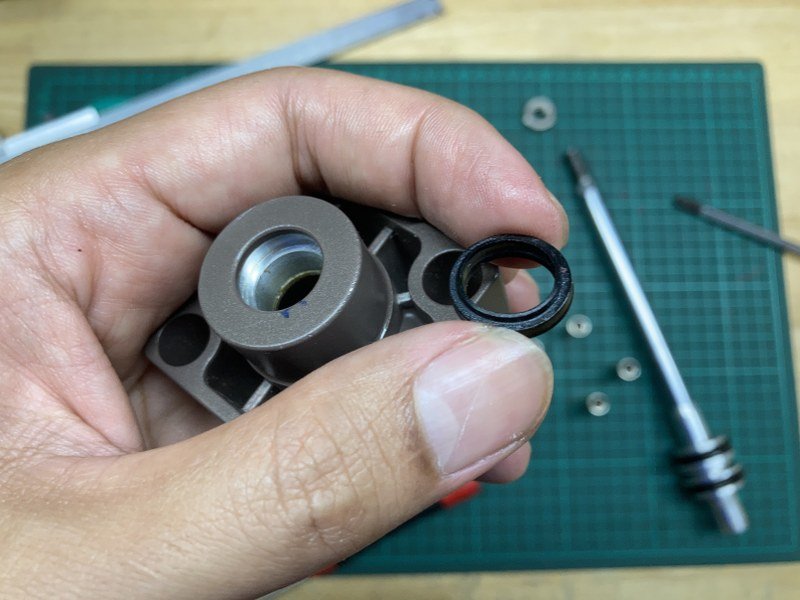

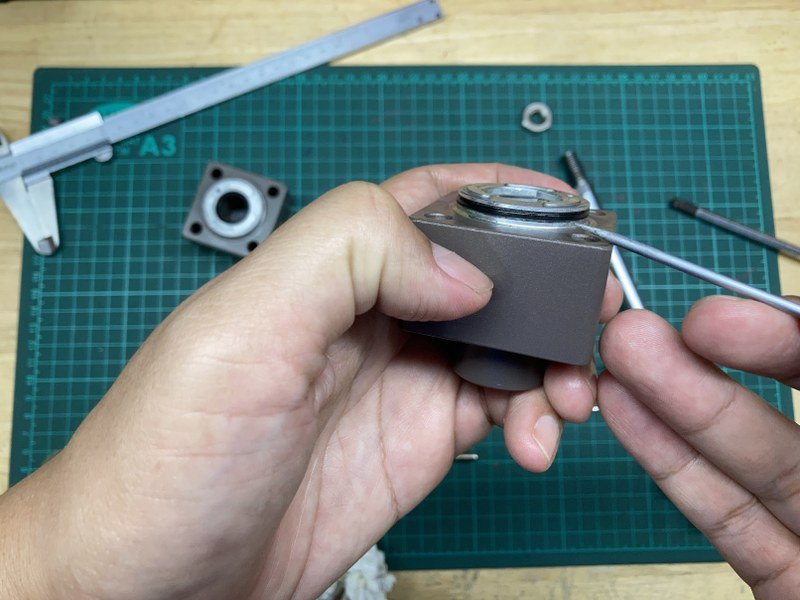

 ซีลกันฝุ่น (Wipers)

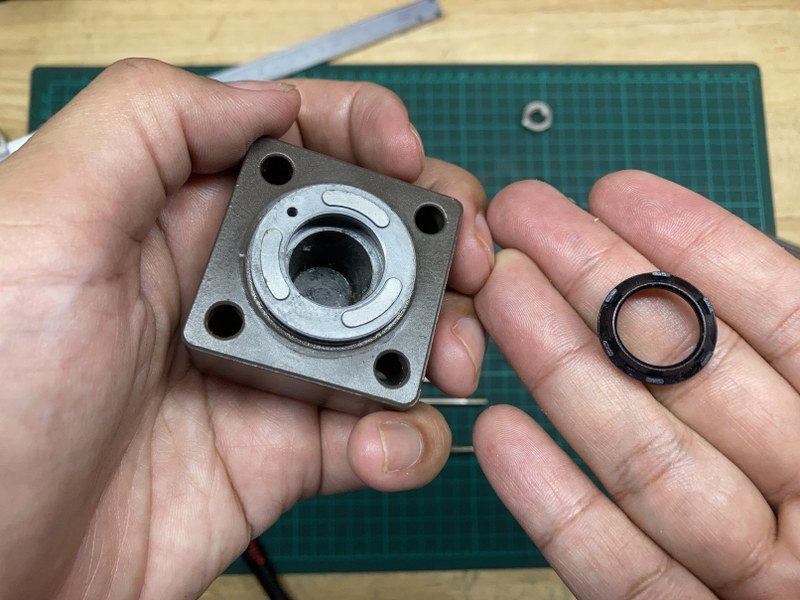

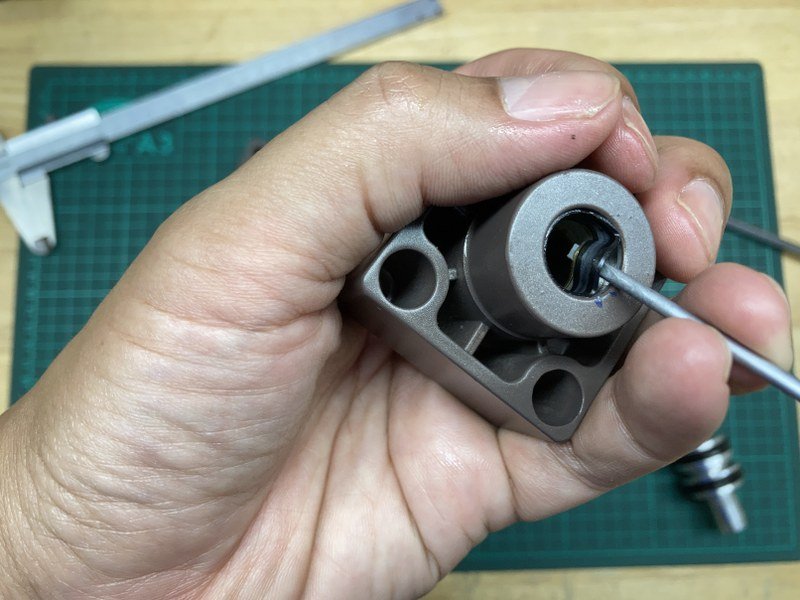

  ซีลกันฝุ่น (Wipers) ฝาหน้า

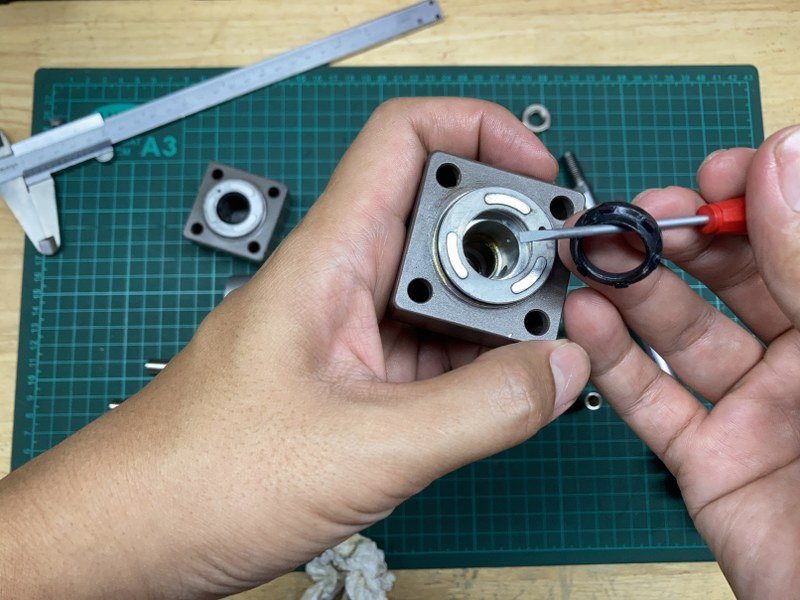

  ซีลกันฝุ่น (Wipers) ฝาหลัง


Air cylinder ชิ้นส่วนต่างๆอาจจะแตกต่างกันไปในแต่ละ ยี้ห้อ แต่ละรุ่น ส่วนใหญ่จะมีลักษณะคล้ายๆกันครับ
