การเลือกขนาดหัวขับไฟฟ้า Neumax กับบอลวาล์วสแตนเลสหน้าแปลน

การเลือกหัวขับไฟฟ้า Neumax Actuator ประกอบกับ บอลวาล์วสแตนเลสหน้าแปลน

ตารางค่าแรงบิด ของหัวขับ NEUMAX QT Series และ บอลวาล์วสแตนเลสแบบหน้าแปลน

Neumax typeTorque kg.mTorque N.mISO5211สวมแกนเพลาฺBall valveTorque N.mN.m +30%F ISO5211ISO5211แกนเพลาวาล์ว
QT04439.2F05141/2"56.5F03 F04Ø36 Ø429x9
QT06657F05143/4"1013F03 F04Ø36 Ø429x9
QT09988.2F07221"16.521.45F04 F05Ø42 Ø5011x11
QT1515147F07 F10221 1/4"2532.5F04 F05Ø42 Ø5011x11
QT1919186F07 F10221 1/2"27.535.75F05 F07Ø50 Ø7014x14
QT2828274.4F10 F12322"4254.6F05 F07Ø50 Ø7014x14
QT3838372.4F10 F12322 1/2"7597.5F07 F10Ø70 Ø10217x17
QT5050490F10 F12323"100130F07 F10Ø70 Ø10217x17
QT6060588F10 F12424"140182F07 F10Ø70 Ø10219x19
QT8080784F10 F12425"280364F10 F12Ø102 Ø12522x22
QT100100980F10 F12426"530689
QT2502502,450  8"10001300
     10"23713082
     12"39025073



 ต้องการใช้งานบอลวาล์ว ขนาด 3 " จะเลือกให้งานหัวขับไฟฟ้า ขนาดเท่าไร
          บอลวาล์ว 3" หน้าแปลนที่เราต้องการใช้งานนั้น ต้องการแรงบิด + Safety factor ในระบบ ที่ประมาณ 130 นิวตันเมตร (สัญลักษณ์ : N m หรือ N·m ) หัวขับไฟฟ้าควรเลือกที่มากกว่า 130 นิวตันเมตรนิดหน่อย จะได้รุ่น QT15 หรือ QT19 ได้ครับ แต่งานนี้ผมเลือก QT15 ครับและอีกจุดที่สำคัญคืองานประกอบจะมีมาตรฐาน ISO5211 กำกับไว้เช่น แกนเพลาวาล์ว ขนาด 14mm (เป็นสี่เหลี่ยม) และจุดยึดน๊อต Ø70 Ø102 หรือ F07 F10 และ ในส่วนของหัวขับไฟฟ้า สวมแกนเพลา ขนาด 22mm จะใหญ่กว่าของ บอลวาล์ว แต่ไม่เป็นไรครับ เราจะมีอะแดปเตอร์แปลงร่องสวม ใส่ได้ครับ และ จุดยึดน๊อต Ø70 Ø102เท่ากันครับ

สรุป ถ้าบอลวาล์วขนาด 3" เลือกประกอบกับหัวขับไฟฟ้า รุ่น QT15 ( ปัจจัยอื่นๆที่มีผลต่อการเลือกขนาดหัวขับ เช่น แรงดัดในท่อ หรือ ของเหลวในท่อมีความหนืดสูง อาจจะต้องเพื่ม Size ของหัวขับเป็นต้น)

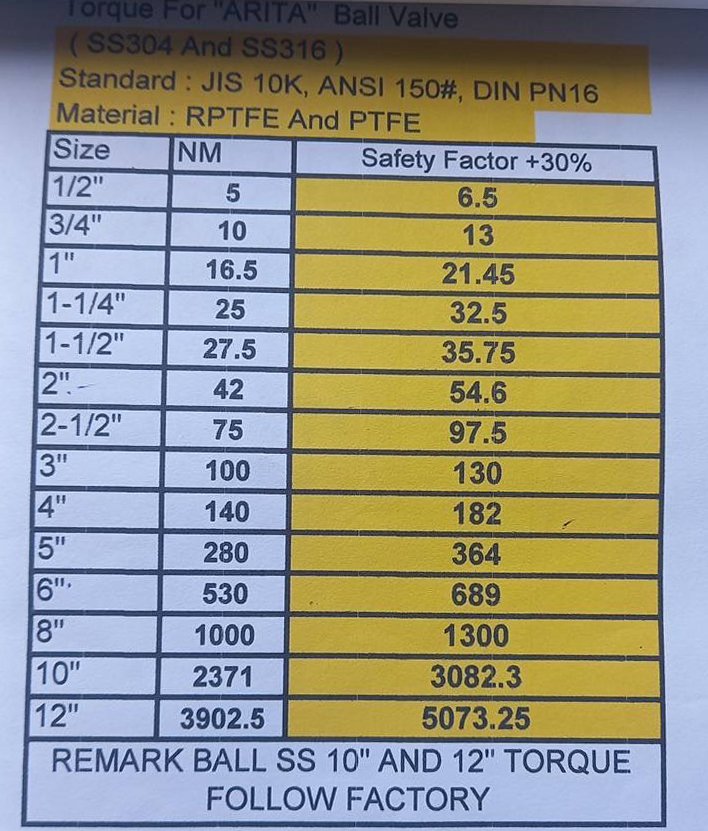

ตารางค่าแรงบิด ของ Ball valve หน้าแปลน Body stainless steel

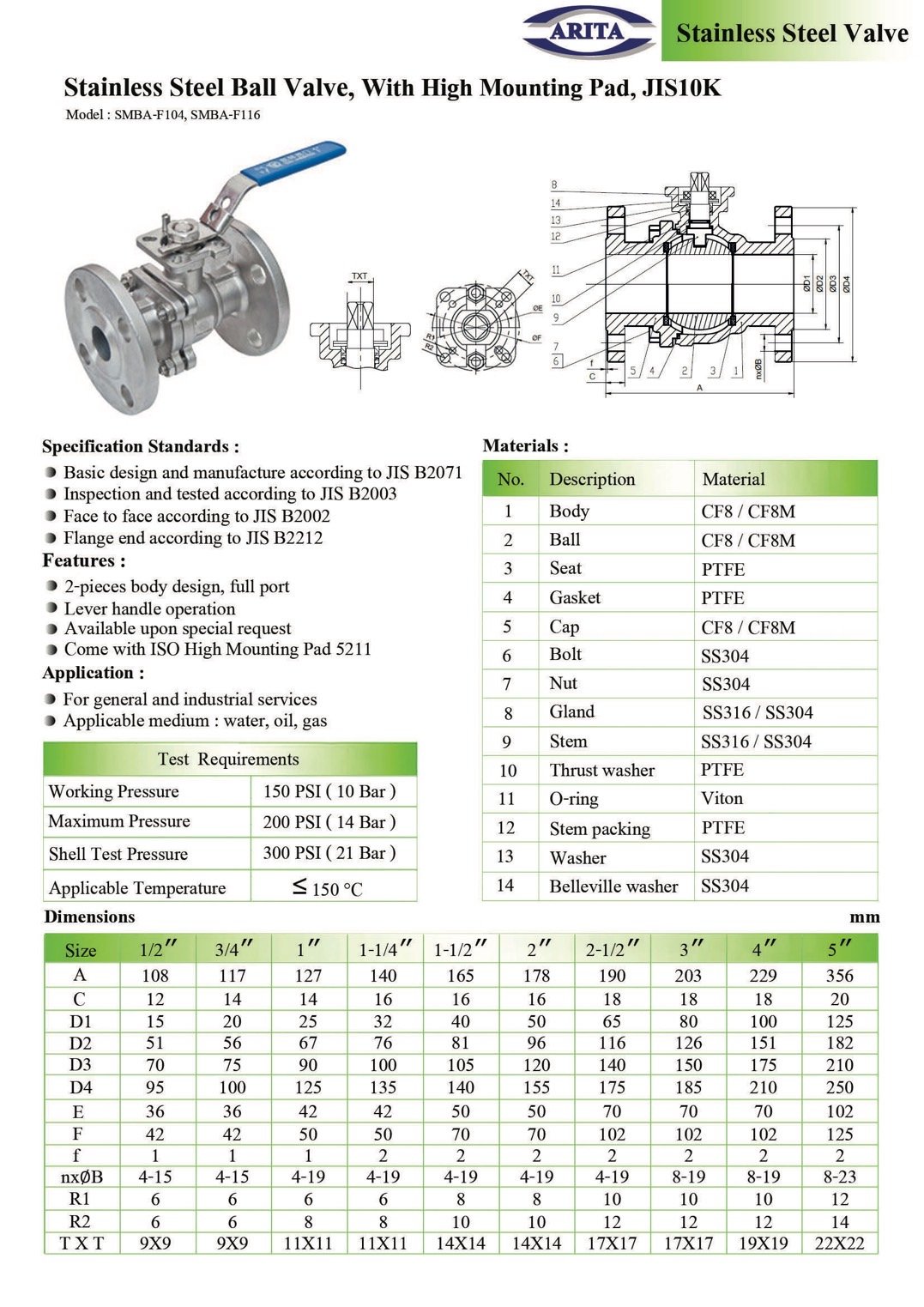

จะเลือกจาก สเปกของบอลวาล์วรุ่นนี้ครับ
