Limit switch box apl-210n for Pneumatic Atcuator

limit switch box apl-210n เป็นอุปกรณ์ที่ใช้ติดตั้งร่วมกับ Pneumatic Atcuator สำหรับไว้แสดงสถานะเปิด/ปิด ของวาล์ว ผลิตจากอลูมิเนียมคุณภาพสูง และ มีโดมแสดงสถานะ open/close หรือ (indicator )ขนาดใหญ่สวยงาม มองได้จากระยะไกล

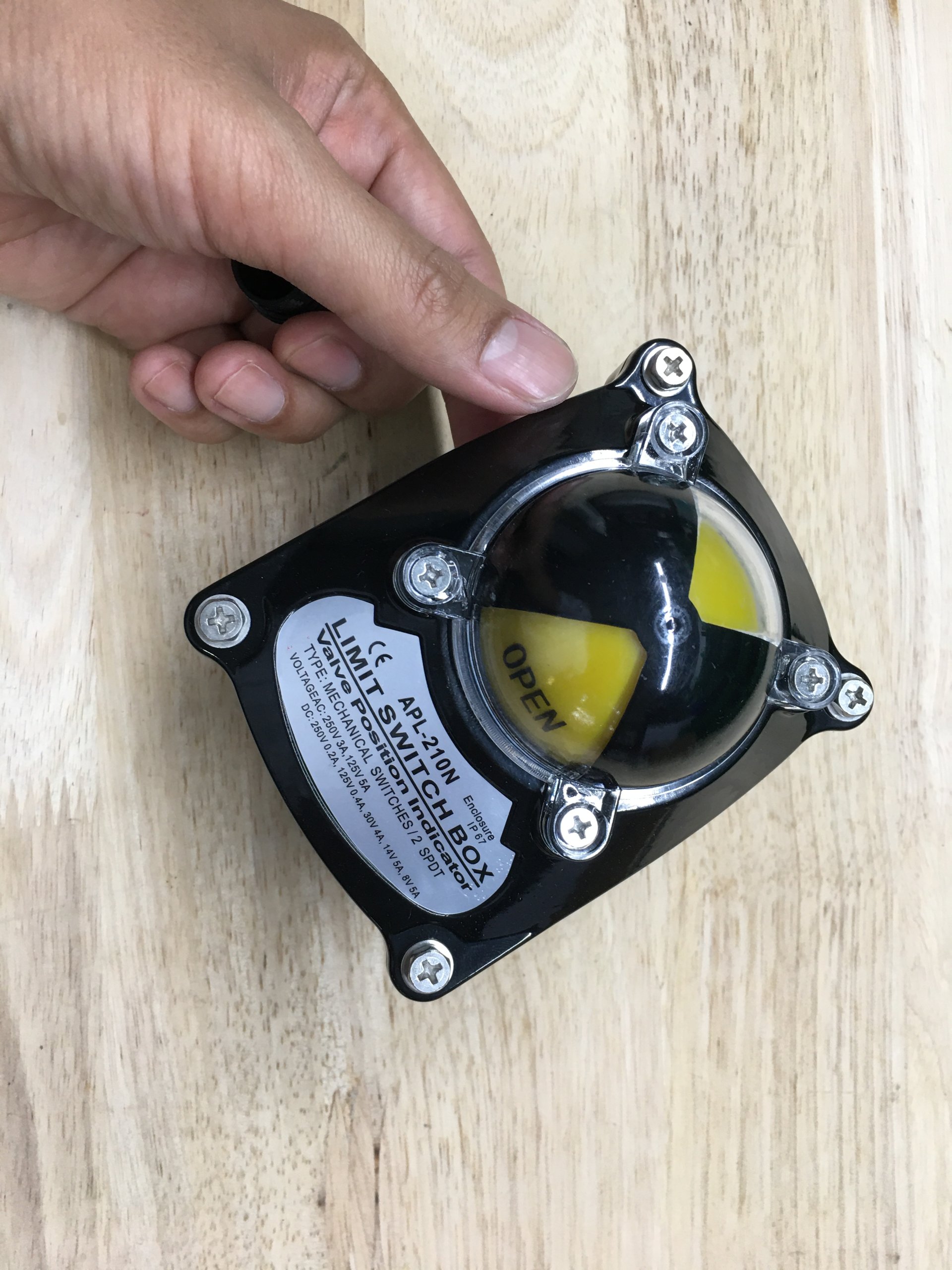

เตรียม APL210N Valve Position Indicator,สำหรับใช้งานกับหัวขับลม

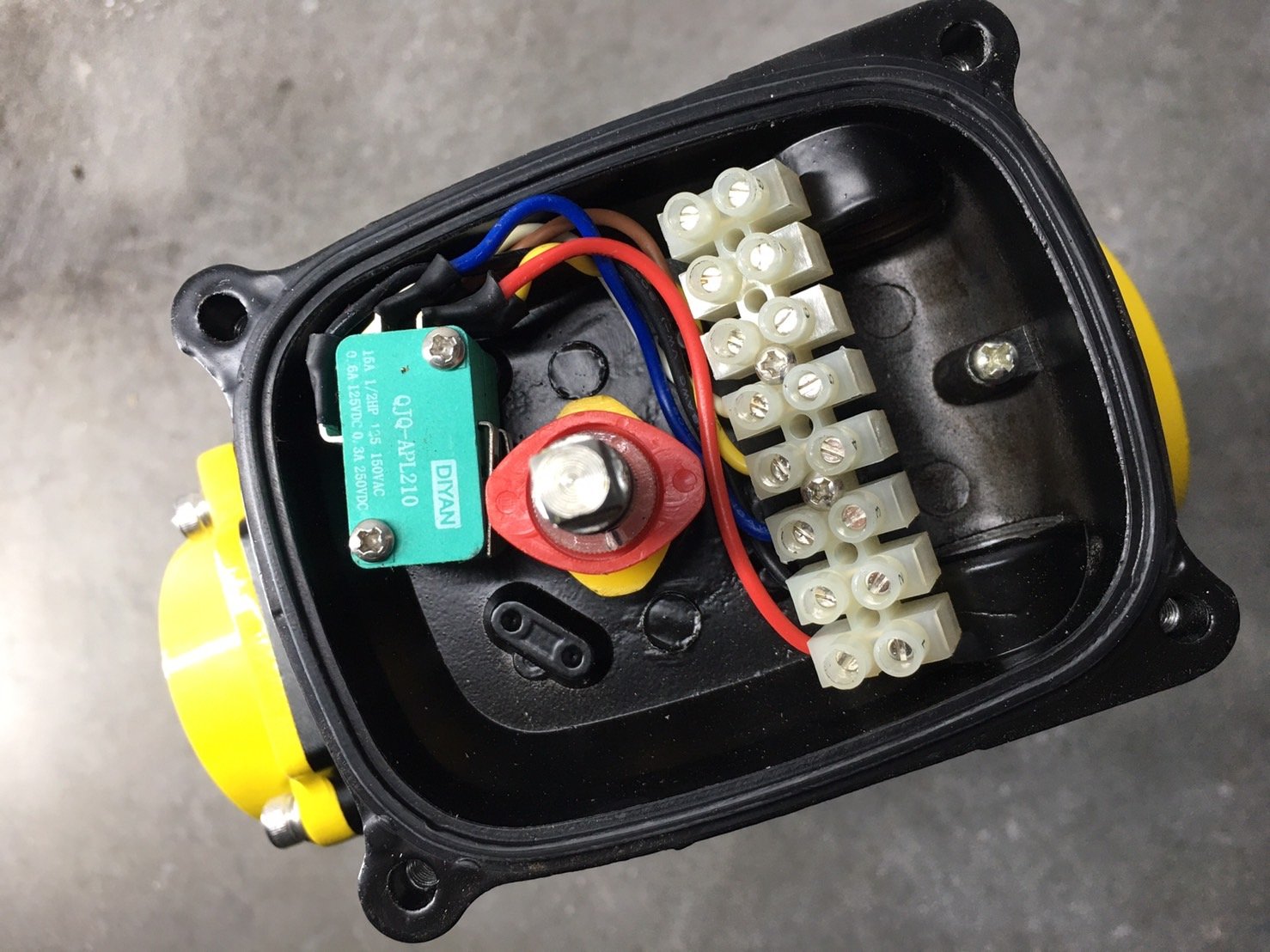

เปิดฝาออกมาจะได้รูปร่าง หน้าตาแบบนี้ครับ

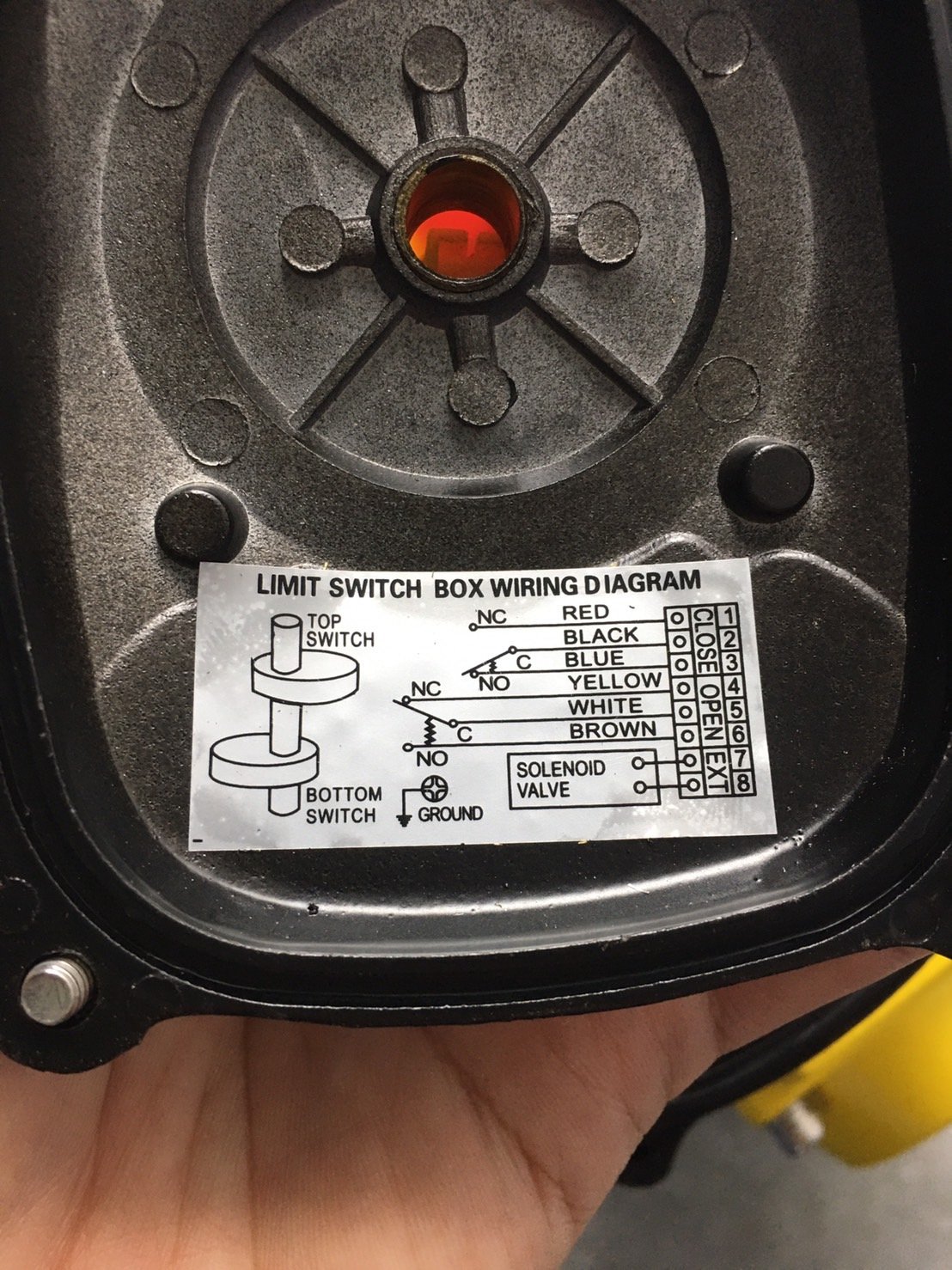

Circuit diagram การต่อสายไฟเข้ากับ limit switch โดยจะมีลูกเบี้ยว 2 ชิ้นสีดแดงกันเหลือง เป็นขาเตะ limit switch สีเขียวสองตัวที่เห็นครับ limit switch จะเป็นแบบ 1 NO 1NC COM ร่วมครับ

Standard Specification APL210N Material:Aluminum alloy
 IP rating:IP 67
NEMA rating:NEMA4,4X
Cable entries:2×NPT1/2"
Ambient temperature:-20 to 80℃
Terminal strips:8 points
 Position indicator: Open:yellow, Close:red
Coating:Chromate,polyester power coating
Color:Black

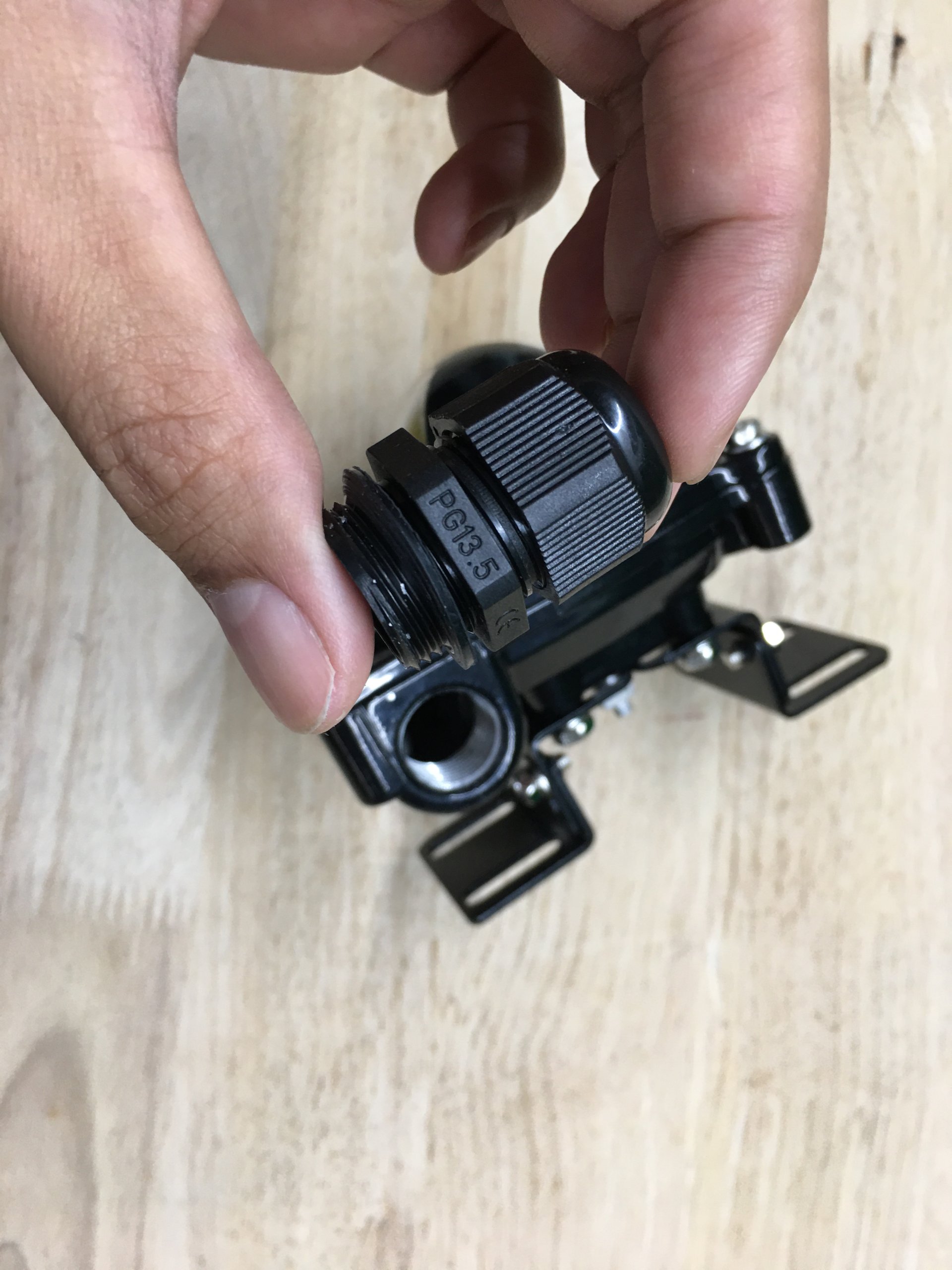

เตรียม cable gland pg13.5

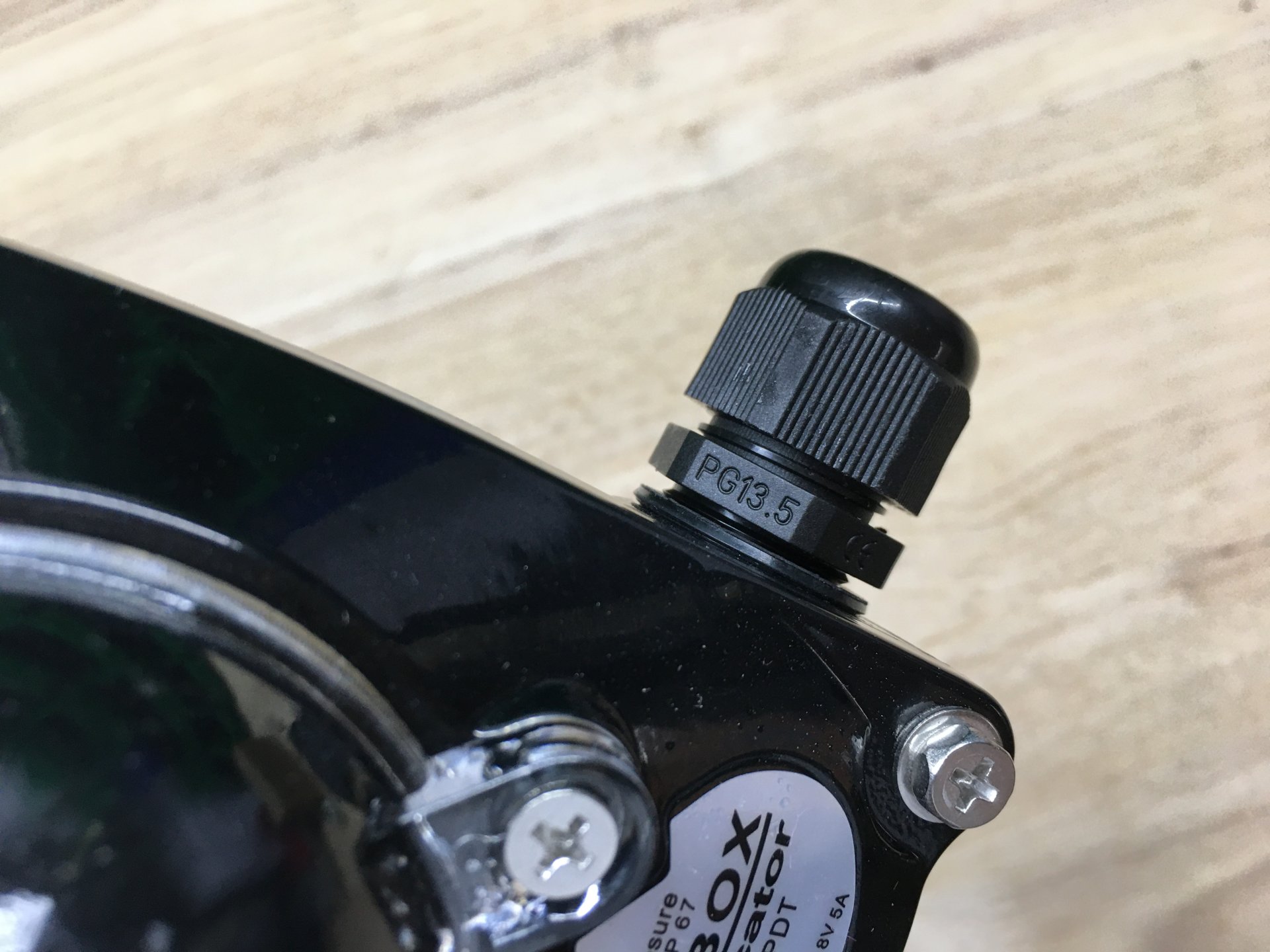

หมุนเข้าไปได้เลย

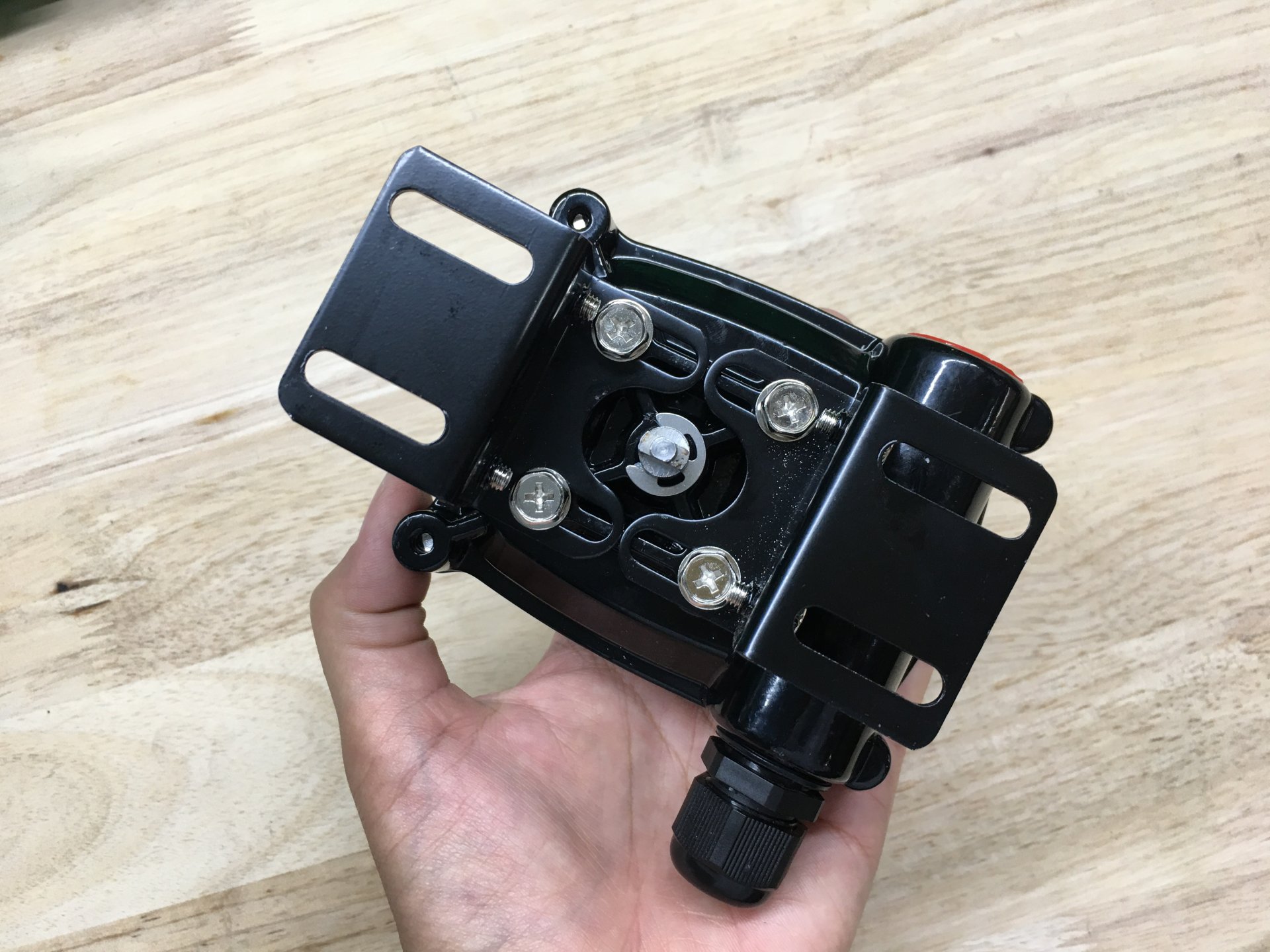

รูปมุมด้านล่าง

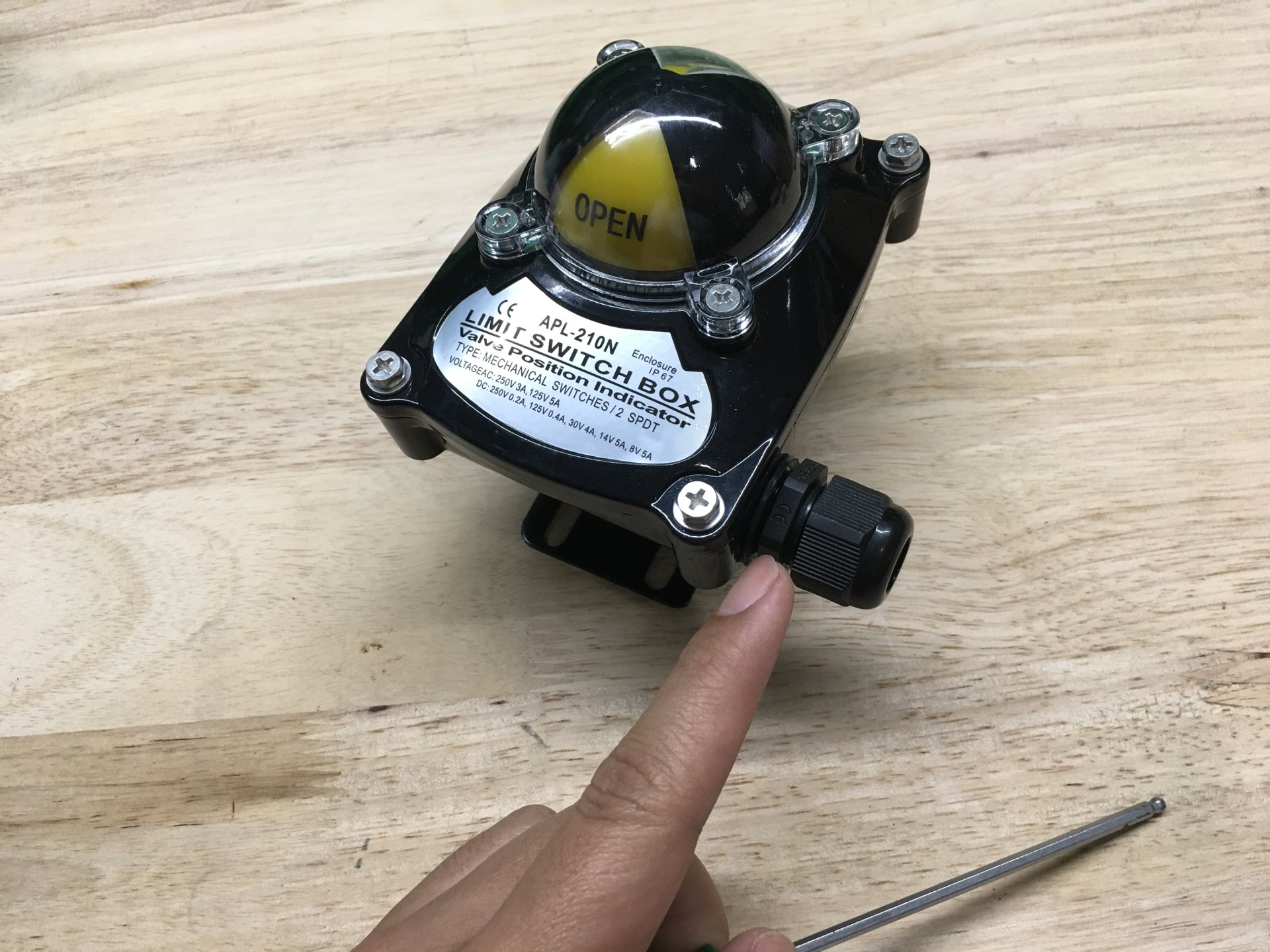

ใส่ PG13.5 เคเบิ้ลแกลน Nylon Cable Gland IP68 เพื่อร้อยสายไฟใช้งานคู่กับ limit switch apl-210n ได้สวยงาม เสร็จเรียบร้อยเตรียมนำไปติดตั้งได้
