ทดสอบอุณหภูมิคอยล์ไฟฟ้า ของโซลินอยด์วาล์วนิวแมติก

Last updated: 2021-08-13  |  289 จำนวนผู้เข้าชม  |

ทดสอบอุณหภูมิคอยล์ไฟของโซลินอยด์วาล์วนิวแมติก

 ทดสอบอุณหภูมิคอยล์ไฟของโซลินอยด์วาล์วนิวแมติก ใช้ไฟ 220Vac ในการทดสอบ

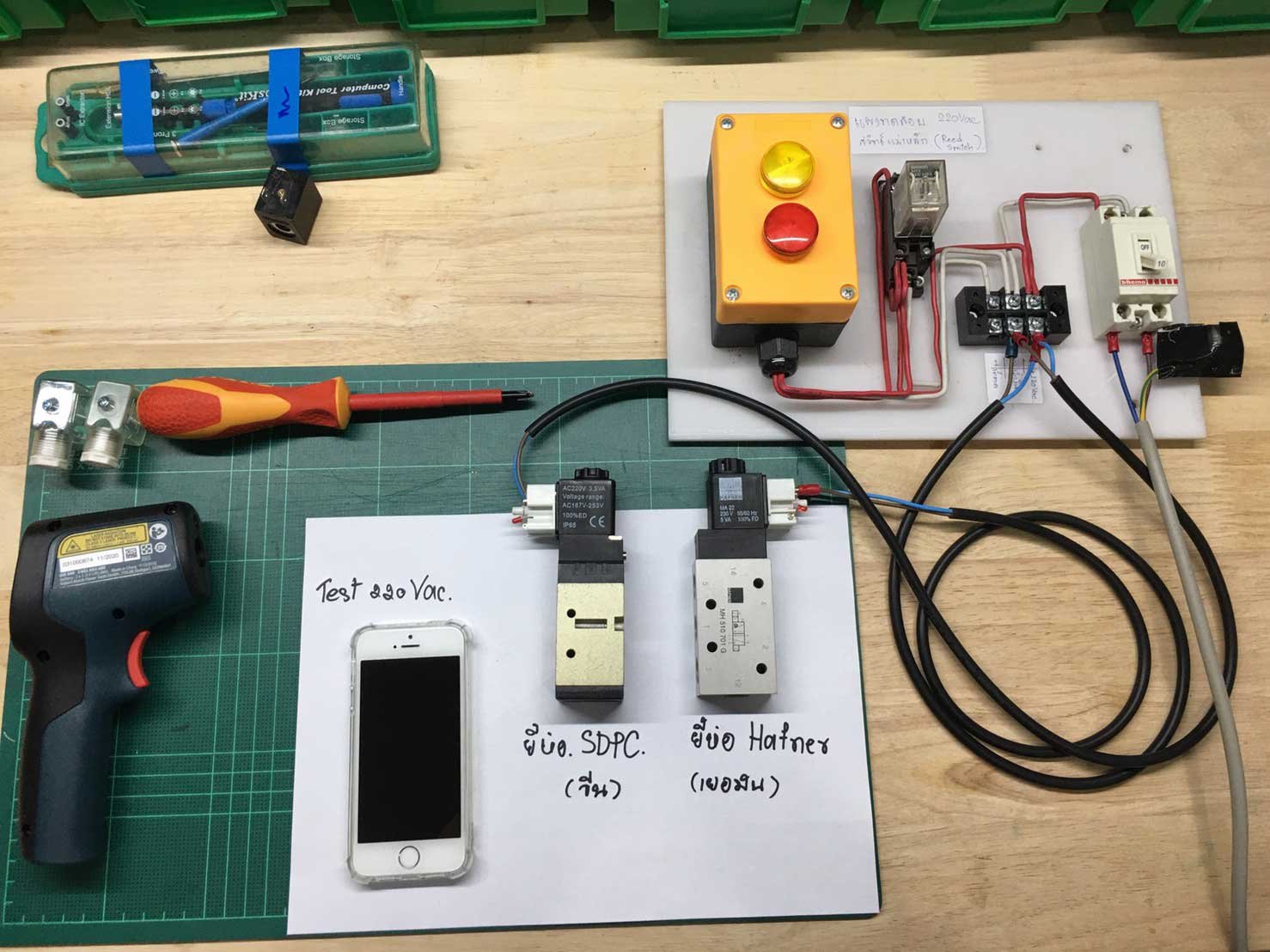

อุปกรณ์ที่ใช้

  1. (Brand SDPC) Solenoid Valve 5/2 way single Coil 220 Vac 1 ตัว
  2. (Brand hafner (germany)) Solenoid Valve 5/2 way single Coil 220 Vac 1 ตัว
  3. bosch infrared thermometer gis 500 1 ตัว
  4. แหล่งไฟ 220Vac
  5. นาฬิกา จับเวลาถอยหลัง
  6. ชุดสายไฟ
Coil SDPC Coil hafner (germany)
ทดสอบอุณหภูมิคอยล์ไฟของโซลินอยด์วาล์ว 4V210-08
เริ่มทดสอบเวลา 0:00 นาที อุณหภูมิ จะอยู่ที่ 26.4 °Cเริ่มทดสอบเวลา 0:00 นาที อุณหภูมิ 26.7 °C
ทดสอบอุณหภูมิคอยล์ไฟของโซลินอยด์วาล์วนิวแมติกทดสอบอุณหภูมิคอยล์ไฟของโซลินอยด์วาล์วนิวแมติก
ทดสอบเวลา 23:23 นาที อุณหภูมิ จะอยู่ที่ 59.4 °Cทดสอบเวลา 23:34 นาที อุณหภูมิ จะอยู่ที่ 51.5 °C
ทดสอบเวลา 1:11:46 ชัวโมง อุณหภูมิ จะอยู่ที่ 65.8 °Cทดสอบเวลา 1:11:53 ชัวโมง อุณหภูมิ จะอยู่ที่ 70.3 °C







สรุปการทดสอบครั้งนี้จะได้

ปัญหาความร้อนที่เกิด ขึ้นที่ Coilวิธีแก้ไข (อาจจะมีหลายวิธี)

  จากการจ่ายไฟค้างไว้ที่ Coil ของวาล์วเป็นระยะเวลา 1 ชั้่วโมงกว่าๆ
พบว่าอุณหภูิจะเพื่มสูงขึ้นถึง 70°C ข่อนข้างที่จะมีผลระยะยาวกับ
ตัว Coil เองและอุปกรณ์รอบข้าง

 1. ระบายความร้อนด้วยพัดลม
 2. เปลี่ยนวิธีการ control เพื่อหลีกเลี่ยงการค้างไฟที่ตัว Coil
 3. ออกแบบลดเวลาการ ค้างไฟที่ตัว Coil โดยใช้ Valve Double Coil ในการ  ออกแบบวงจรแทน
