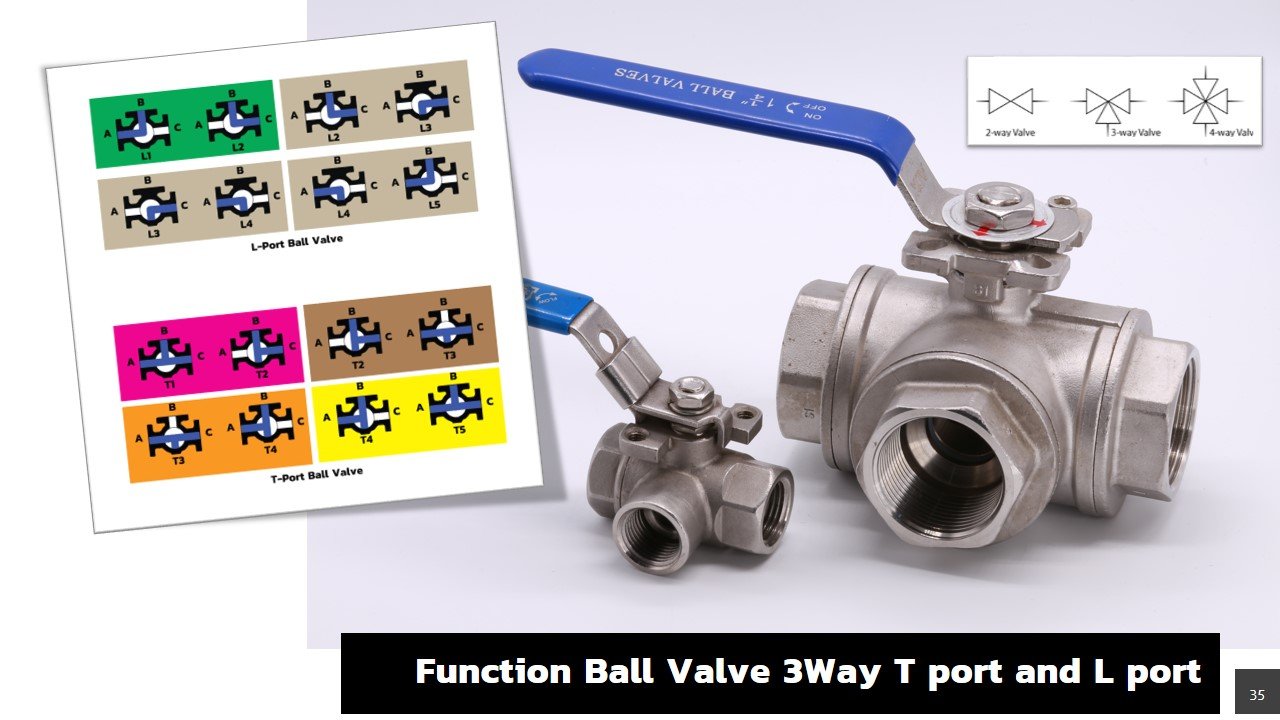

3 way ball valve T port vs L port

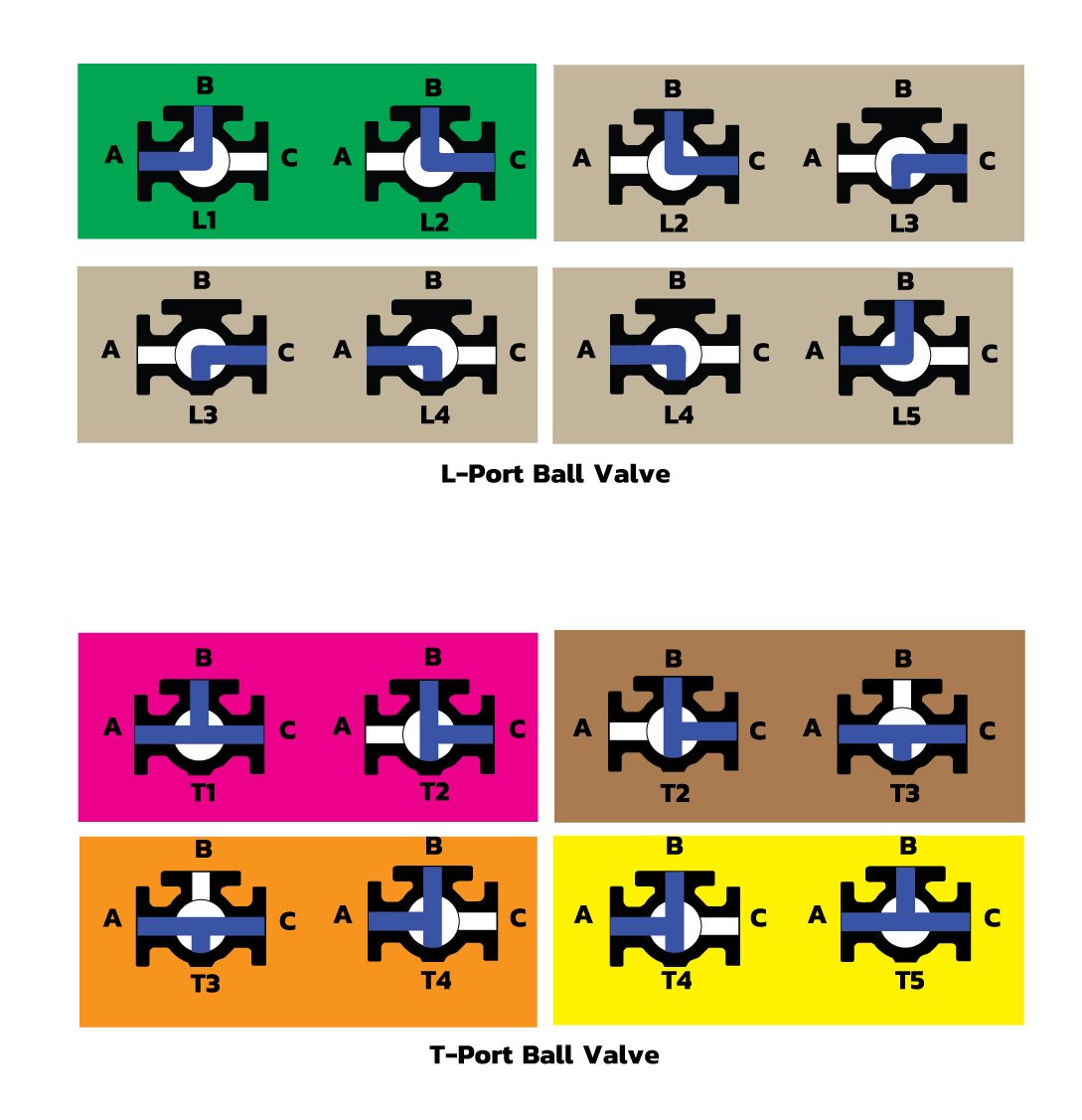

การทำงานของ บอลวาล์วแบบ 3ทางนั้นที่เรียกว่า L port หรือ T port ให้เราลองสังเกตที่สัญลักษณ์เส้นสีแดง เส้นสีแดงจะแสดงทิศทางการเจาะทองตัวลูกบอลที่อยู่ในวาล์ว ถ้าแบบ Lport คือการเจาะบอลเป็นรูปตัว แอล ถ้าเป็นแบบ ที เราจะเจาะบอลเป็นรูปตัวทีหรือ กากบาทครับ เมื่อเราหมุนไปทำมุม 90องศาทิศทางการไหลของวาล์วก็จะเปลี่ยนไปตาม functionของวาล์วที่ถูกกำหนดไว้
ตัวอย่างเช่น

1.ถ้าจังหวังแรก ต้องการให้ น้ำไหลจาก A ไป C และเมื่อหมุนวาล์ว ต้องการให้น้ำไหลจาก B ไป C เราก็สามารถเลือก วาล์วแบบ L port ได้ครับ

2.ถ้าจังหวังแรก ต้องการให้ น้ำไหลจาก A ไป B ไป C และเมื่อหมุนวาล์วจังหวะแรก ต้องการให้น้ำไหลจาก B ไป C และเมื่อหมุนวาล์วกลับมาอีกด้าน 180องศา เผื่อต้องการให้น้ำไหลจาก A ไป Cเราก็สามารถเลือก วาล์วแบบ T port ได้ครับ การทำงานแบบนี้ port Aจะเป็น port main การไหลของน้ำครับ

วาล์วทั้งสองแบบ Tport และ Lport มีคุณสมบัติการบังคับทิศทางที่ต่างกันจึงควรเลือกใช้ให้เหมาะสมกับงานของเราครับ
