เกลียว NPT ,NPS , BSPT ,BSPP คืออะไร

Last updated: 2020-12-11  |  49996 จำนวนผู้เข้าชม  |

เกลียว NPT ,NPS ,  BSPT ,BSPP คืออะไร

     ระบบเกลียวที่เราพบได้บ่อยในงานอุสาหกรรม โดยเฉพาะในงานนิวเมติกส์ ต้องบอกว่าหุน เป็นส่วนใหญ่มีเกลียวมิลบ้างนิดหน่อยครับ เกลียวหุนเองจะมีมาตรฐานอยู่หลายชนิดครับ แต่แบบที่เราใช้กันอยู่ก็จะมีอยู่ 5-6 แบบครับ บทความนี้ขอพูดถึงมาตรฐานของ 3 ประเภทนี้คือ

    1. มาตรฐานอเมริกาคือ American National Standard Pipe Thread standards หรือเรียกสั้นๆว่า national pipe thread จะมีชนิดของเกลียวแบ่งไปตามลักษณะการต่อใช้งานเช่น NPT, NPS, NPTF, NPSC เป็นต้น
   2. มาตรฐานอังกฤษคือ British Standard Pipe จะมีชนิดของเกลียวแบ่งไปตามลักษณะการต่อใช้งานเช่น BSP, BSB, BSPP, BSF, BSW เป็นต้น
   3. มาตรฐาน ญี่ปุ่น Japanese JIS Standard จะมีชนิดของเกลียวแบ่งไปตามลักษณะการต่อใช้งานเช่น PF,PT เป็นต้น
   4. มาตรฐาน เกลียว เมตริก ISO Metric Thread จะมีชนิดของเกลียวแบ่งไปตามลักษณะการต่อใช้งานเช่น M1 M2 M3 M4 M5 M6 M8 M10 เป็นต้น

เกลียวที่เราพบบ่อยในการใช้งานในระบบนิวแมติก
American National Standard Pipe (มุมฟันเกลียว 60 องศา)
·        National Pipe Taper เกลียวสโลพ (NPT) ..........1/8”NPT
·        National Pipe Straight เกลียวตรง (NPS) ..........1/8”NPS
 British Standard Pipe (มุมฟันเกลียว 55 องศา)
·        British Standard Pipe Taper เกลียวสโลพ (BSPT) ……….R1/8”
·        British Standard Pipe Parallel เกลียวตรง (BSPP) ……….G1/8”
·        British Standard Whitworth เกลียวตรง (BSW) ……….1/8”BSW
Japanese JIS Standard Pipe (มุมฟันเกลียว 60 องศา)
·        JIS Standard Pipe PF ………1/8”PF เกลียวตรง (ใช้มาตฐานเดียวกับ BSP)
·        JIS Standard Pipe PT………1/8”PT เกลียวสโลพ (ใช้มาตฐานเดียวกับ BSPT)
ISO Metric Thread
·        ระบบเกลียวมิลลิเมตร ใช้ชื่อเรียก.........M3 ,M5, M6, M8, M10, M13 เป็นต้น

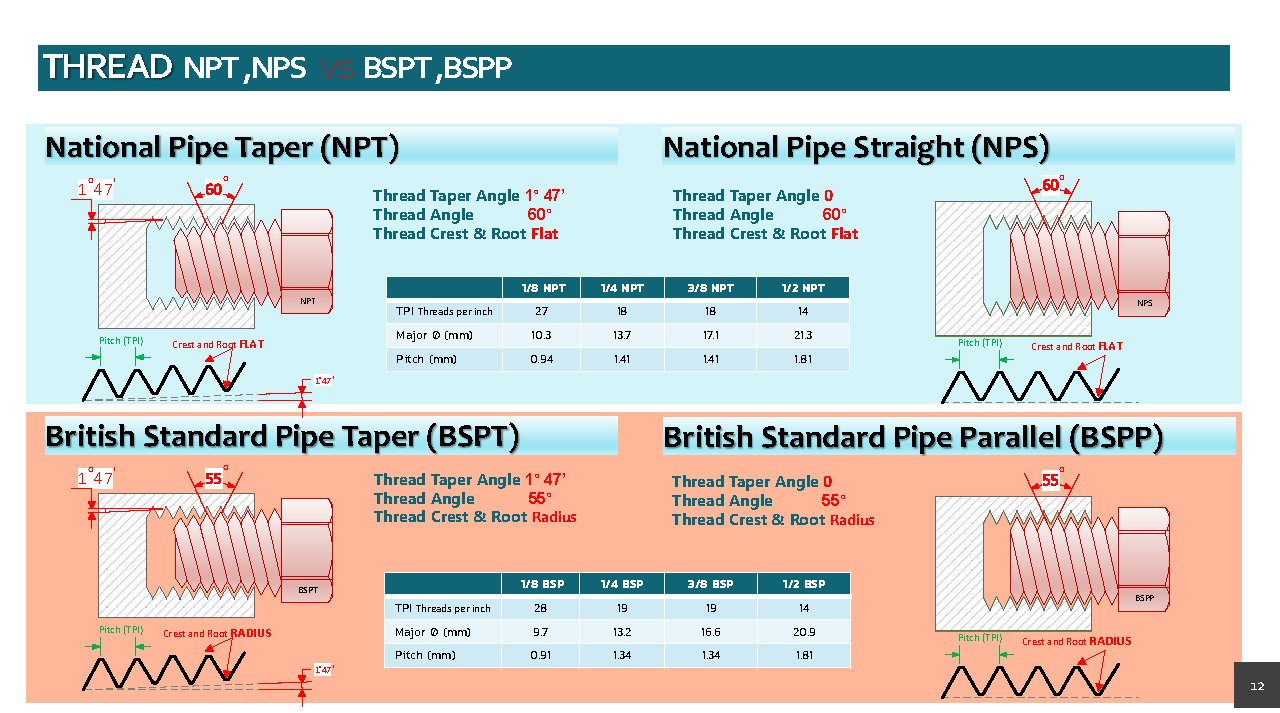

 •NPT ลักษณะเกลียวจะมี สโลพหรือมีความชัน ทำมุมจากใหญ่ไปเล็กอยู่ 1.47องศา ตัวสันเกลียวจะทำมุม 60องศา และปลายเกลียวจะป็นแบบ เรียบแบน วิธีการสโลพเกลียวจะช่วยลดการรั่วซึมในระบบท่อได้เป็นอยากดี และนิยมใช้อย่างมากจะพบเจอได้ในระบบอุตสาหกรรมโดยทั่วไป

อ่านข้อมูลเพื่มเติมได้ที่

https://www.gewinde-normen.de/en/npt-pipe-thread.html
https://en.wikipedia.org/wiki/National_pipe_thread
https://www.mastergt.com/files/3_2_Seminar_Book.pdf






NPS ลักษณะเกลียวจะเป็นมุมตรง ตัวสันเกลียวจะทำมุม 60องศาและปลายเกลียวจะเรียบแบน คนไทยเรานิยมเรียกว่าเกลียวตรง นั้นเอง เกลียวลักษณะนี้เราจะพบได้ทั่วไปเช่นงาน ท่อน้ำ,ท่อลมเป็นต้น เราจะต้องสังเกตุและเลือกลักษณะของเกลียวให้ดีก่อนการใช้งานเพราะอาจจะเกิดการเสียหายได้

อ่านข้อมูลเพื่มเติมได้ที่

https://www.gewinde-normen.de/en/npsm-pipe-thread.html
https://en.wikipedia.org/wiki/National_pipe_thread
https://www.mastergt.com/files/3_2_Seminar_Book.pdf






•BSPT ลักษณะเกลียวจะมี สโลพหรือมีความชัน ทำมุมจากใหญ่ไปเล็กอยู่ที่ 1.47องศา ตัวสันเกลียวจะทำมุม 55องศา และปลายเกลียวจะทำหัวมน เกลียวแบบสโลพ หรือ เรียกว่าเทเปอร์จะช่วยลดการรั่วซึมในระบบท่อน้ำหรือท่อลมได้เป็นอย่างดี

อ่านข้อมูลเพื่มเติมได้ที่


•https://www.gewinde-normen.de/en/tapered-whitworth-pipe-thread.html
•https://en.wikipedia.org/wiki/British_Standard_Pipe
•https://www.mastergt.com/files/3_2_Seminar_Book.pdf





•BSPP ลักษณะเกลียวจะเป็นมุมตรง ตัวสันเกลียวจะทำมุม 55องศา และปลายเกลียวจะเป็นแบบมน ที่คนไทยเรานิยมเรียกว่าเกลียวตรงนั้นเอง เกลียวลักษณะนี้เราจะพบได้ทั่วไปเราจะต้องสังเกตุลักษณะของเกลียวให้ดี ก่อนการใช้งานเพราะอาจจะเกิดการเสียหายได้

อ่านข้อมูลเพื่มเติมได้ที่


https://www.gewinde-normen.de/en/whitworth-pipe-thread.html
https://en.wikipedia.org/wiki/British_Standard_Pipe
https://www.mastergt.com/files/3_2_Seminar_Book.pdf



 อ่านมาถึงตรงนี้เราพอที่จะเห็นภาพ ความแตกต่างของเกลียวหุน กันบ้างแล้วใช่มั้ยครับ แล้วพบกับในบทความหน้า ครับ ตอนนี้ต้องขอกล่าวคำว่า สวัสดีครับบบบบ
